Выводы транзистора


Выводы транзистора

B - (база), C - (коллектор), E - (эмиттер)

Выводы транзистора должны быть подключены правильно. Будьте внимательны, при неправильном подключении выводов транзистора он может сгореть почти мгновенно при включении.

Бывает так, что ориентация корпуса и выводов транзистора понятна по рисунку на печатной плате. Если этого нет, то необходимо обращаться к справочникам, чтобы определить цоколёвку транзистора (расположение выводов транзистора, распиновку транзистора).

Корпуса транзисторов

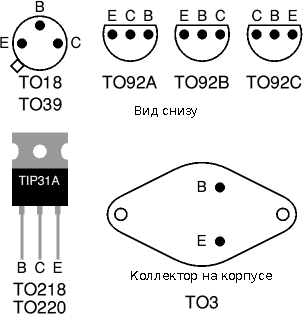

На рисунке показано расположение выводов наиболее распространённых корпусов импортных транзисторов.
TO-18,TO-39,TO-92A,TO-92B,TO-92C,TO-218,TO-220,TO-3

Пожалуйста, обратите внимание, на рисунке показан вид снизу при расположение корпусов транзисторов выводами на себя. Это отличается от обозначения выводов интегральных микросхем, которые описываются на виде сверху.
