Типы выпрямителей


Различные типы выпрямителей сущесвуют для преобразования переменного тока в постоянный. Но все выпрямители делятся на два главных типа: однополупериодные и двухполупериодные.

Двухполупериодная схема выпрямления

Ярчайшим представителем двухполупериодной схемы является схема мостового выпрямления. Такой выпрямитель может состоять из четырёх отдельных диодов или быть в монолитном корпусе с четырьмя выводами, внутри которого находятся всё те же четыре диода. Двухполупериодной эта схема называется потому, что на выходе используются обе половины каждого периода колебания переменного тока.

Схема двухполупериодного выпрямителя

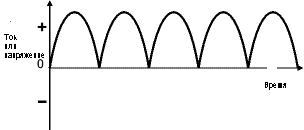

Двухполупериодная схема выпрямления Диаграмма двухполупериодного выпрямления

Существует ещё одна схема двухполупериодного выпрямления, так называемая двухполупериодная со средней точкой, имеющая на выходе такую же диаграмму. Она значительно менее популярна, хотя там и используется всего два диода вместо четырёх. Но зато там используется двойная вторичная обмотка с отводом от середины. Этот средний вывод обмотки используется как ноль, а с двух других обмоток ток идёт через свой диод. Диоды подключены одинаково и соединяются между собой либо катодами, либо анодами. Использовать четыре диода вместо двух значительно проще, чем делать двойную обмотку на трансформаторе.

Однополупериодная схема выпрямления

Однополупериодная схема выпрямления подразумевает в качестве выпрямителя всего один диод. Поэтому на выходе такого выпрямителя из двух полупериодов остаётся только один. Отсюда и название - однополупериодная.

Схема однополупериодного выпрямителя

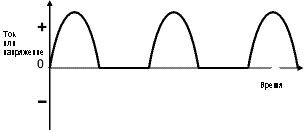

Однополупериодная схема выпрямления Диаграмма однополупериодного выпрямления

Такие пульсации довольно сложно сгладить до уровня, подходящего для питания электронных схем, если только это не слаботочные схемы. В слаботочных схемах сглаживающий конденсатор в фильтре не успевает полностью разрядиться между импульсами полупериодов.
