Резистор переменного сопротивления


Строение переменного резистора

Резистор переменного сопротивления состоит из двух основных компонентов: резистивного слоя и ползунка. Резистивный слой имеет на своих концах контакты. Сопротивление между этими контактами и определяет сопротивление переменного резистора. А ползунок передвигается по этому слою, имея с ним электрический контакт. При этом ползунок тоже имеет свой вывод. В процессе движения ползунка от одного крайнего положения до другого изменяется сопротивление между ним и крайними контактами переменного сопротивления. Резистивный слой изготавливается из углерода, металлокерамики или может быть в виде проволочной катушки (резистор переменный проволочный). Проволочные переменные резисторы могут быть довольно приличной мощности. Переменные сопротивления обычно бывают поворотные, т.е. шток резистора надо крутить. Но бывают также и ползунковые переменные резисторы. В них резистивный слой в виде прямой линии и ползунок движется по нему прямо. Поэтому и шток такого резистора надо двигать, а не крутить.

Переменное сопротивление - назначение

Переменный резистор

Переменный резистор
22 ком, 0.5 Вт.

Переменные сопротивления главным образом применяются для регулировки громкости в различной бытовой и профессиональной радиоаппаратуре. А вообще, можно сказать, что они предназначены для плавного изменения напряжения или тока в различных электросхемах посредством изменения собственного сопротивления. Например, с их помощью можно плавно регулировать яркость свечения электрической лампочки.

Переменный резистор с выключателем

В случае использования переменных резисторов в качестве регулятора громкости, например в радиоприёмнике, часто используют переменные резисторы с выключателем. Т.е. регулятор громкости совмещён с выключателем напряжения питания радиоприёмника. Как это работает: в крайнем положении регулятора, когда он соответствует минимальному значению громкости, выключатель питания выключен и устройство, в данном случае радиоприёмник, тоже выключено. Чтобы его включить, надо начать поворачивать регулятор в сторону увеличения громкости. Произойдёт небольшой щелчок - выключатель включится и дальнейший поворот регулятора приведёт к увеличению громкости звучания приёмника. В дальнейшем, чтобы выключить устройство, надо повернуть ручку громкости до минимума звука, а затем ещё чуть-чуть до характерного щелчка, означающего что выключатель сработал и устройство выключено.

Сдвоенный переменный резистор

Сдвоенный переменный резистор - ещё одно исполнение данных устройств. В общем случае, такие сдвоенные резисторы предназначены для одновременного изменения сопротивления в разных независимых частях схемы или вообще в разных устройствах. Самое частое применение сдвоенных переменных резисторов - звуковые стереофонические усилители мощности, где необходимо регулировать громкость одновременно в двух каналах: правом и левом. Такие резисторы имеют две резистивные дорожки, каждая со своими выводами и со своим ползунком, и один общий шток, который двигает сразу оба ползунка.

Некоторые переменные сопротивления разработаны для установки сразу на печатную плату и их контакты запаиваются непосредственно в схему. Другие предназначены для установки в корпус радиоаппаратуры, в предварительно просверленное отверстие и крепятся там при помощи гайки. В схему такие сопротивления запаиваются уже при помощи проводов. На корпусе пер. сопротивлений наносится значение его сопротивления и мощности. Номиналы переменных резисторов соответствуют ряду E6.

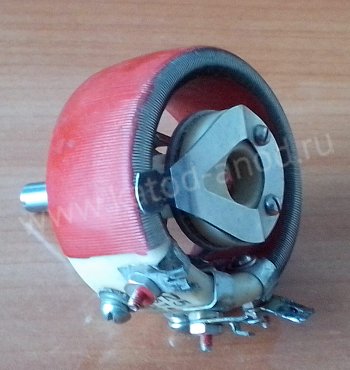

Резистор переменный проволочный

Резистор переменный проволочный
