Ламповый триод


Вакуумный триод 6н9с
Вакуумный триод 6Н9С
(двойной)

Ламповый триод - это радиолампа, имеющая три электрода. Для того, чтобы иметь возможность усиливать колебания, нужно иметь возможность каким-либо образом управлять током анода радиолампы с помощью внешнего маломощного источника сигнала. Именно этот сигнал и будет в последствии усиливаться. А чтобы управлять током анода, решили ввести в диод, между катодом и анодом, дополнительный электрод, который выполнен в виде спирали или сетки.

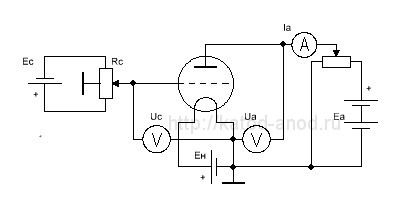

Включение лампового триода

Включение лампового триода
Включение лампового триода

Чтобы понять как работает триод, соберём схему. В схеме имеется: источник накала катода Ен, анодный источник Еа, а также источник Ес, который включен в сеточную цепь лампы. Как всегда, между катодом и анодом создаётся электрическое поле. Это поле теперь создаётся не только от влияния напряжения на аноде, но и от напряжения на сетке.

Часть поля анода проникает к катоду через отверстия в сетке. Поэтому возле катода друг на друга накладываются два поля - анодное и сеточное. Действие этого результирующего поля определяет величину анодного тока, т.е. количество охваченных им электронов. Увеличивая положительное напряжение на сетке, мы будем усиливать общее поле. В следствие этого будет увеличиваться и анодный ток. А если мы будет увеличивать отрицательное напряжение на сетке, то общее поле будет ослабевать и ток анода будет уменьшаться. Вот так сетка управляет током анода.

Более близкое расположение сетки к катоду, позволяет сеточному напряжению создавать бОльшую напряжённость возле катода, чем напряжение между катодом и анодом. Другой факт - анодное поле не полностью проникает через сетку, а поле сетки достигает катода целиком. Соединив эти два факта можно сказать, что сеточное напряжение влияет на ток анода значительно сильнее чем анодное. Это свойство радиолампы и позволяет применять её в качестве усилительного элемента.

Можно в довольно широких пределах изменять ток анода радиолампы, подавая на её сетку различное (как правило отрицательное) напряжение. В триоде сетка является управляющим электродом и поэтому получила название управляющей сетки.

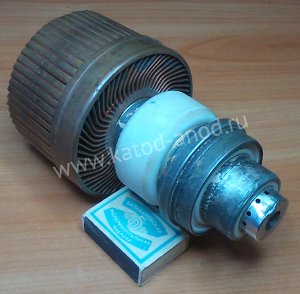

ГС-35Б

Триод ГС-35Б
