Зачем соединяют диоды последовательно?


Зачем соединяют диоды последовательно? Последовательное соединение диодов можно рассматривать как один диод, у которого увеличивается такой важный параметр, как обратное напряжение диода Uобр. И увеличивается он пропорционально количеству соединённых диодов. Такое включение можно увидеть на рисунке 1.

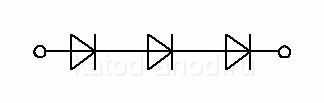

Диоды последовательно
Рис. 1

Если каждый из диодов имеет максимальное обратное напряжение 100 В, то для всего соединения этот параметр возрастает троекратно и равняется 300 В. Постоянный прямой ток при этом не меняется. Если каждый из диодов имеет ток в 500 мА, то полученный в результате диод будет иметь прямой ток 0.5 А и максимальное обратное напряжение 300 В.

Соединение диодов последовательно используется довольно часто. К примеру, диоды с Uобр=1000 В довольно распространены и достаточно дёшевы. Но если понадобится большее напряжение, то поиски покажут, что диоды на такие напряжения достаточно дороги. Т.е. получается так, что выгоднее соединить несколько дешёвых диодов последовательно, чем ставить один дорогой.

Шунтирование диодов

Характеристики любых, даже однотипных диодов всегда будут несколько отличаться. При последовательном соединении диодов этот факт необходимо обязательно учитывать. Каждый диод в обязательном порядке имеет некое внутреннее сопротивление, которое очень сильно отличается для проводящего и непроводящего состояния. К примеру, падение напряжения на внутреннем сопротивлении диода при его прямом смещении составляет всего около 0.3 В. Но при соединении диодов последовательно важную роль играет не прямое, а обратное сопротивление. При этом обратное напряжение распределяется по диодам неравномерно. Оно будет максимально на том диоде, у которого окажется максимальное обратное сопротивление. Это может привести к пробою диода с большой вероятностью. Чтобы избежать такой аварийной ситуации проводят шунтирование диодов. Каждый из последовательно соединённых диодов шунтируется своим резистором. Резисторы ставят высокоомные и маломощные. Пример такого соединения диодов показан на рис. 2.

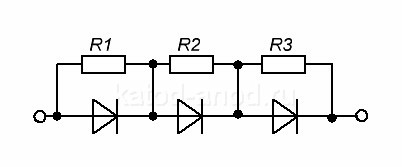

Шунтирование диодов
Рис. 2

Как правило, такие резисторы имеют сопротивление в районе 510 КОм. Это шунтирование обеспечивает выравнивание напряжения на соединённых диодах.
