Трансформаторы ТАН


Трансформаторы ТАН (анодно-накальные) на 50 Гц различаются конструкцией, исполнением и типом сердечника:

  1. Броневой ленточный сердечник ШЛ. Исполнение В и УХЛ. Конструкция с наименьшей массой.
  2. Броневой ленточный сердечник ШЛМ. Исполнение УХЛ. Конструкция с уменьшенным расходом меди.
  3. Стержневой ленточный сердечник ПЛ. Исполнение УХЛ. Конструкция с наименьшей массой.

Масса трансформатора ТАН, а также его электрические параметры, габаритные и установочные размеры определяются конструкцией, климатическим исполнением, типом и размером сердечника.

Всего имеется 4 вида принципиальных электрических схем 50ти-герцовых трансформаторов ТАН.

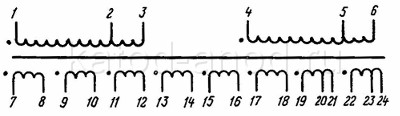

1. Электрическая принципиальная схема (ЭПС) ТАН на 50 Гц 127/220 В на броневых сердечниках ШЛМ и ШЛ. Все обмотки располагаются на среднем стержне сердечника.

Трансформаторы ТАН на 50 Гц 127/220 В на броневых сердечниках ШЛМ и ШЛ

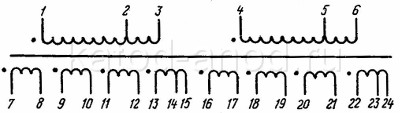

2. ЭПС ТАН 50 Гц 127/220 В на стержневых сердечниках ПЛ. Все обмотки расположены на боковых стержнях. На одном располагаются обмотки 1-2-3, 7-8, 9-10, 11-12, 13-14-15, на другом - 4-5-6, 16-17, 18-19, 20-21, 22-23-24.

Трансформаторы ТАН 50 Гц 127/220 В на стержневых сердечниках ПЛ


3. ЭПС ТАН 50 Гц 220 В на броневых сердечниках ШЛМ и ШЛ. Все обмотки расположены на среднем стержне сердечника.

Трансформаторы ТАН 50 Гц 220 В на броневых сердечниках ШЛМ и ШЛ


4. ЭПС ТАН 50 Гц 220 В на стержневых сердечниках ПЛ. Все обмотки расположены на боковых стержнях. С одной стороны обмотки 1-2, 7-8, 9-10, 11-12, 13-14-16, на другом - 4-5, 16-17, 18-19, 20-21, 22-23-24.

Трансформаторы ТАН 50 Гц 220 В на стержневых сердечниках ПЛ


Трансформаторы ТАН на 220 В имеют одну первичную обмотку. Нумерация выводов полностью совпадает с нумерацией у трансформаторов на 127/220 В. Габаритные и установочные размеры, масса и электрические параметры также полностью совпадают у тр-ров 220 и 127/220.

Отводы первичных обмоток тр-тов ТАН на 127/220 В:

  • между выводами 1 и 2, 4 и 5 - 110 В;
  • между выводами 2 и 3, 5 и 6 - 7 В.

Часть обмоток трансформаторов ТАН применяются как накальные, на напряжение 5 и 6,3 В. Остальные обмотки анодные.

При использовании ТАН-127/220 с броневыми сердечниками ШЛМ и ШЛ на 127 В необходимо:

  • соединить выводы 1 и 4, 3 и 6. Таким образом две первичные обмотки соединяются параллельно.
  • Напряжение 127 вольт необходимо подать на выводы 1 и 3 или 4 и 6.

При использовании трансформаторов ТАН-127/220 с броневыми сердечниками ШЛМ и ШЛ на 220 В необходимо:

  • выводы 2 и 4 соединить между собой;
  • Напряжение 220 В необходимо подать на выводы 1 и 5.


При использовании тр-ров ТАН-127/220 со стержневыми сердечниками ПЛ на 127 В необходимо:

  • между собой соединить выводы 1 и 6, 3 и 4. (Не забываем про согласное включение катушек, расположенных на разных стержнях сердечника.)
  • напряжение 127 В подать на выводы 1 и 3 или 4 и 6.

При использовании тр-ров ТАН-127/220 со стержневыми сердечниками ПЛ на 220 В необходимо:

  • напряжение 220 В подать на выводы 1 и 4.

В трансформаторах ТАН-220 с броневыми сердечниками ШЛМ и ШЛ напряжение 220 В подаётся на выводы 1 и 5. В тр-рах ТАН-220 со стержневыми сердечниками ПЛ необходимо:

  • выводы 2 и 5 соединить;
  • напряжение 220 вольт подать на выводы 1 и 4.

Вторичные обмотки тр-ров ТАН, также как и ТН, можно соединять между собой последовательно и параллельно для получения больших напряжений или токов. Накальные обмотки соединяются для получения большего накального тока. Анодные обмотки соединяются в основном последовательно для получения нужного анодного напряжения. Но могут быть соединены и параллельно, для получения анодного напряжения с большей нагрузочной способностью. Необходимо помнить, что параллельно соединяются обмотки только с одинаковым напряжением!

Мощностью, размером и типом сердечника определяются электрические параметры трансформаторов ТАН. При мощности до 100 ВА используются броневые сердечники типа ШЛМ и ШЛ, а уже на большую мощность используются стержневые сердечники типа ПЛ.
