Трансформаторы ТПП, характеристики


Трансформаторы ТПП получили следующие типы сердечников, а также исполнения и конструкции:

  1. Броневой ленточный сердечник типа ШЛ. Исполнения: для умеренного холодного климата (УХЛ) и всеклиматическое (В). Конструкция - с наименьшей массой.
  2. Броневой ленточный сердечник типа ШЛМ. Исполнение - УХЛ. Конструкция - с уменьшенным расходом меди.
  3. Стержневой ленточный сердечник ПЛМ. Исполнение - В. Конструкция - с обмотками из круглого провода и медной ленты, с уменьшенным расходом меди.

Габаритные и установочные размеры, электрические параметры, масса трансформатора ТПП и другие характеристики определяются конструкцией и климатическим исполнением, а также типом и размером сердечника.

У трансформаторов ТПП на 220 В имеется одна первичная обмотка. Нумерация выводов вторичной обмотки такая же как у трансформаторов на 127/220В. Также они имеют идентичные электрические параметры, массу, габаритные и установочные размеры.

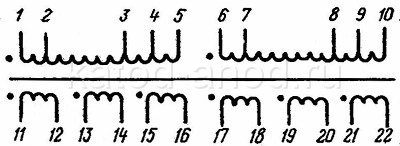

  1. Электрическая принципиальная схема трансформаторов ТПП на 50 Гц, 127/220 В на броневых и стержневых сердечниках ШЛ, ШЛМ и ПЛМ
    Трансформаторы ТПП на 50 Гц, 127/220 В на броневых и стержневых сердечниках ШЛ, ШЛМ и ПЛМ

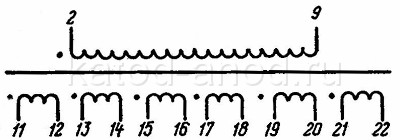

  2. Электрическая принципиальная схема трансформаторов ТПП на 50 Гц, 220 В на броневых сердечниках ШЛ и ШЛМ
    Трансформаторы ТПП на 50 Гц, 220 В на броневых сердечниках ШЛ и ШЛМ

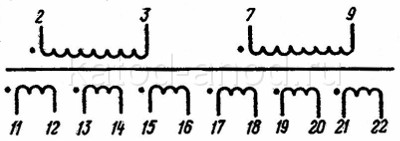

  3. Электрическая принципиальная схема трансформаторов ТПП на 50 Гц, 220 В на стержневых сердечниках ПЛМ
    Трансформаторы ТПП на 50 Гц, 220 В на стержневых сердечниках ПЛМ


Напряжения на отводах первичных обмоток у трансформаторов ТПП на 127/220В:

  • между выводами 1 и 2, 6 и 7 - 7 В;
  • между выводами 2 и 3, 7 и 8 - 100 В;
  • между выводами 3 и 4, 8 и 9 - 20 В;
  • между выводами 4 и 5, 9 и 10 - 11 В.

Если необходимо подключить трансформаторы ТПП-127/220 к 127-вольтовой сети, надо:

  • соединить выводы 1 и 6, 4 и 9;
  • напряжение 127 В надо подать на выводы 1 и 4 (6 и 9).

При использовании тр-тов ТПП-127/220 со стержневыми сердечниками ПЛМ на 127 В:

  • соединяются выводы 1 и 9, 4 и 6. При этом магнитные потоки обоих стержней суммируются;
  • напряжение 127 В подаётся на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП-127/220 с броневыми сердечниками ШЛ и ШЛМ на 220 В требуется:

  • соединить выводы 3 и 7;
  • напряжение 220 В подать на выводы 2 и 9;
  • или соединить выводы 4 и 7 и подать напряжение 220 В на выводы 2 и 8.


При использовании тр-ров ТПП-127/220 со стержневыми сердечниками ПЛМ на 220 В требуется:

  • соединить выводы 3 и 9 или 4 и 8;
  • напряжение 220 В подать на выводы 2 и 7.

При использовании трансформаторов ТПП-220 со стержневыми сердечниками ПЛМ требуется:

  • соединить выводы 2 и 9;
  • напряжение 220 В подать на выводы 3 и 7.

У одного и того же типономинала трансформатора ТПП одинаковые допустимые токи вторичных обмоток. Вторичные обмотки разрешается соединять последовательно (в согласном включении) для получения других (больших) значений напряжений. При этом не надо забывать одну хитрость согласного включения обмоток, находящихся на разных стержнях. Такое включение состоит в соединении конца обмотки на одном стержне с концом обмотки на другом. Тогда как в обычном согласном включении (это когда обмотки располагаются на одном стержне) конец одной соединяется с началом другой.

Параллельное включение вторичных обмоток трансформаторов так же возможно с целью повышения допустимого тока вторичной обмотки.

При мощности до 100 ВА применяются броневые сердечники. Свыше - стержневые.
