Корректор коэффициента мощности

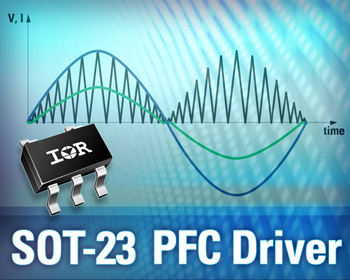

Корректор коэффициента мощности в самом миниатюрном корпусе выпустила фирма International Rectifier. Это пятивыводной корпус SOT23. Название микросхемы - IRS2505LTRPBF и предназначена она для драйверов светодиодов в частности и импульсных блоков питания вообще.

Благодаря новейшей технологии управления, реализованной в новой микросхеме, удалось создать корректор всего с 5-ю выводами. По той же причине сокращаются размеры самой системы и количество "навесных" компонентов.

Новый корректор коэффициента мощности включает в себя несинхронизируемый генератор с управляемым временем включения и выключения мощного MOSFET повышающего преобразователя. Время включения используется для поддержания синусоидальной формы входного переменного напряжения при сохранении точного и постоянного выходного напряжения. Этим обеспечивается повышенный коэффициент мощности, а также пониженные общие нелинейные искажения. Время выключения в свою очередь определяется схемой обнаружения прохождения через ноль тока катушки индуктивности. Это позволило избавиться от дополнительных вторичных обмоток и уменьшить количество задействованных компонентов.

Корректор коэффициента мощности

Данный корректор коэффициента мощности характеризуется широким диапазоном входных напряжений и нагрузок. Также у него имеется стабилизированная выходная шина с программируемым уровнем напряжения. Контроллер имеет защиту от повышения напряжения на шине постоянного тока, программируемый ограничитель тока силового MOSFET, а также интегрированную защиту от статики. Немаловажно наличие схемы управления режимом микромощного старта и внутреннего стабилитрона, который ограничивает питающее напряжение до 20,8 вольт, а также устойчивость всех входов и выходов к защелкиванию.
