FreePCB - свободная программа для разводки печатных плат


FreePCB - свободная программа с открытым кодом для разводки печатных плат. При разработке ставилась задача сделать её максимально простой в изучении и освоении, удобной и в то же время, позволяющей разводить печатные платы на профессиональном уровне. FreePCB позволяет производить разводку печатных плат только вручную. Однако она способна работать совместно с сетевым автотрассировщиком FreeRouting.

Основные характеристики FreePCB:
  • Операционная система – семейство Microsoft Windows.
  • Поддерживает разводку до 16 слоёв.
  • Размер печатный платы до 1524×1524 мм.
  • Библиотеки корпусов предоставляются компаниями Design International, PCB Matrix и IPC.
  • Заливка полигонов.
  • Мастер и Редактор для создания и модификации посадочных мест компонентов.
  • Импорт и экспорт списка соединений PADS-PCB
  • Экспорт файлов топологии в расширенный формат Gerber (RS274X)
  • Экспорт файлов сверления в формат Excellon.
  • Проверка правил разводки.
  • Автосохранение.
FreePCB

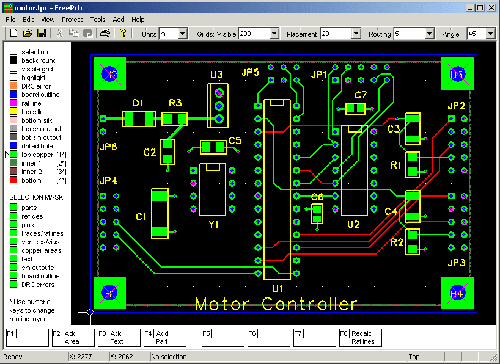

Пример разводки небольшой платы в программе FreePCB

Первая версия программы FreePCB увидела свет в марте далёкого 2005 года. Но это была довольно "сырая" версия. Первая стабильная версия 1.2 вышла 14 августа того же 2005 года.

FreePCB известна в России довольно хорошо. По крайней мере о ней слышали многие. Но основную популярность она имеет в США, где и была разработана. Так же она сильно популярна в Индии.
