Кенотрон 5Ц4С


5Ц4С - кенотрон двуханодный, представитель простейшего вида радиоламп, ламповых диодов. Используется в блоках питания для выпрямления переменного напряжения.

Кенотрон 5Ц4С
Кенотрон 5Ц4С

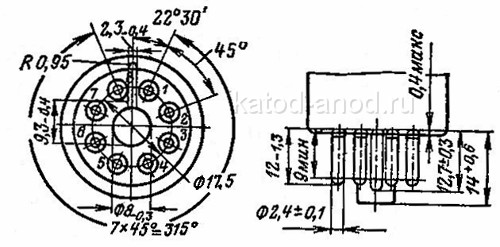

5Ц4С имеет стеклянную оболочку, масса 55 г. Цоколь октальный.

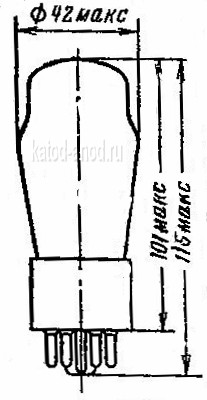

Габариты кенотрона 5Ц4С
Размеры кенотрона 5Ц4С


Цоколевка кенотрона 5Ц4С
Цоколевка кенотрона 5Ц4С

5Ц4С характеристики

при Uн = 5В
Ток накала, А
2±0,2
Ток анода (при Ua=50В), мА
≥300
Выпрямленный ток (при Ua = 500 В, Rн = 4,7 кОм, C = 4 мкФ), мА
≥122
Что и выше, но при Uн= 4,5 В, мА
≥100
Количество часов наработки ≥2000
Критерий оценки - выпрямленный ток, мА
≥105


Предельные эксплуатационные данные

Напряжение накала лампы 5Ц4С, В
4,5−5,5
Обратное напряжение, В
1350
Выпрямленный ток (среднее значение), мА
62
Ток анода (амплитудное значение), мА
375
Температура окружающей среды −60...+70°C
Ускорение при вибрации с частотой 50 Гц 2,5g
