Лампа 6Э5П


Лампа 6Э5П - тетрод. Предназначен для работы в выходных каскадах широкополосных усилителей и в импульсных схемах (6Э5П-И) в качестве усилителя напряжения высокой частоты. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6Э5П
Схема 6Э5П


Размеры 6Э5П
Размеры 6Э5П





Размеры 6Э5П-И
Размеры 6Э5П-И


Цоколёвка 6Э5П
Цоколёвка 6Э5П





Параметры ламп 6Э5П

при Uн = 6.3 В, Uа = 150 B, Rк = 30 Ом, Uс2 = 150 B
Параметр6Э5П6Э5П-И
Ток накала, мА 600 ± 40 700 ± 40
Ток анода, мА 43 ± 10 ≥ 35
То же в начале характеристики (при Uс1 = −12 B), мкА ≤ 10
Ток 2-й сетки, мА ≤ 14 ≤ 18
Обратный ток 1-й сетки (при Uс1 = −2.5 B), мкА ≤ 0.5 ≤ 3
Ток эмиссии катода в импульсе
(при Uа = 150 B, τ = 1÷2 мкс, f = 50 Гц), А
≥ 6
То же при Uн = 5.7 B ≥ 3
Ток утечки между катодом и подогревателем, мкА ≤ 25 ≤ 30
Напряжение отсечки тока анода (отрицательное), В ≤ 15 ≤ 12
Напряжение отсечки электронного тока
1-й сетки (отрицательное), В
≤ 1.1 ≤ 1.5
Крутизна характеристики, мА/В 30.5±6.5 ≥ 24
То же при Uн = 5.7 B
≥ 18 ≥ 20
Внутреннее сопротивление, кОм 8 14
Эквивалентное сопротивление шумов, кОм 0.35 0.35
Длительность импульсов (при Uн = 5.7 B), мкс ≤ 0.1
Длительность фронта импульса (при Uн = 5.7 B), нс ≤ 30
Длительность спада импульса при (Uн = 5.7 B), нс ≤ 40
Коэффициент широкополосности, ма/(В X пФ) 1.5 1.5
Напряжение виброшумов (при Rа = 0.5 кОм), мВ ≤ 120 ≤ 120
Межэлектродные ёмкости ламп 6Э5П, пФ:
 - входная 15 ± 2 15 ± 2
 - выходная 2.55±0.3 2.5 ± 0.3
 - проходная ≤ 0.065 ≤ 0.075
 - катод-подогреватель ≤ 13.5 ≤ 13.5
Наработка, ч ≥ 500 ≥ 500
Критерии оценки:
 - обратный ток 1-й сетки, мкА ≤ 1.5
 - крутизна характеристики, мА/В ≥ 18
 - изменение крутизны характеристики, % ≤ 25
 - напряжение отсечки тока анода (отрицательное), В ≤ 12
 - ток эмиссии катода в импульсе, А ≥ 6
 - то же при Uн = 5.7 B, А ≥ 3




Предельные эксплуатационные данные ламп 6Э5П

Параметр6Э5П6Э5П-И
Напряжение накала ламп 6Э5П, B 5.7 − 7 5.7 − 7
Напряжение анода, B 250 250
То же при запертой лампе, B 470 470
Напряжение 2-й сетки, B 250 250
То же при запертой лампе, B 470 470
Отрицательное напряжение 1-й сетки, B 100 100
Напряжение между катодом и подогревателем, В:
- при положительном потенциале подогревателя 100 100
- при отрицательном потенциале подогревателя 150 150
Ток катода, мА 100 100
То же в импульсе, А 9
Мощность, рассеиваемая анодом, Вт 8.3
Мощность, рассеиваемая 2-й сеткой, Вт 2.3 2
Мощность, рассеиваемая анодом и 2-й сеткой, Вт 3
Cопротивление в цепи 1-й сетки, МОм 0.5 0.5
Температура баллона лампы, °C 210
Температура окружающей среды ламп 6Э5П, °C −60...+85 −60...+90

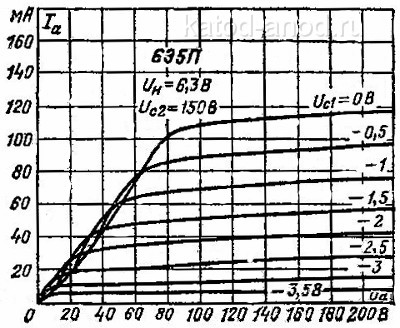

Анодные характеристики 6Э5П
Анодные характеристики 6Э5П

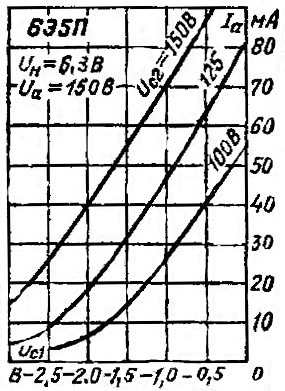

Анодно-сеточные характеристики 6Э5П
Анодно-сеточные характеристики 6Э5П
