Лампа 6Д20П
Лампа 6Д20П - демпферный диод. Предназначен для работы блоках строчной развёртки телевизионных приёмников. Оформление - миниатюрное, в стеклянной оболочке, массой 25 г.
Схема 6Д20П
Цоколёвка 6Д20П

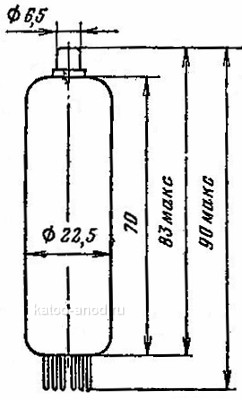

Размеры 6Д20ППараметры 6Д20П
при Uн = 6.3 В, Uа = 30 В
| Наименование | 6Д20П |
| Ток накала, А |
1.8 ± 0.15 |
| Ток анода (при Uн = 5.7 В), мА |
≥ 250 |
| Ток анода в импульсе, мА: |
|
| при Uа. имп. = 50 В |
≥ 750 |
| при Uа. имп. = 50 В и Uн = 5.7 В |
≥ 600 |
| Выпрямленный ток (среднее значение), мА |
90 ± 10 |
| Ток утечки между катодом и подогревателем, мкА: |
|
| при Uк.п. = −750 В |
≤ 50 |
| при Uк.п. = +100 В |
≤ 200 |
| Межэлектродные ёмкости, пФ: |
|
| анод − катод |
8.5 ± 1.5 |
| катод − подогреватель |
≤ 3.2 |
| Наработка, ч |
≥ 2000 |
| Критерии оценки: |
|
| ток анода (при Uн = 5.7 В), мА |
≥ 100 |
| ток анода в импульсе (при Uа.имп. = 50 В), мА |
≥ 500 |
Предельные эксплуатационные данные 6Д20П
| Наименование | 6Д20П |
| Напряжение накала, В |
5.7 − 6.9 |
| Обратное напряжение в импульсе, кВ |
6.5 |
| Напряжение между катодом и подогревателем: |
|
| при положительном потенциале подогревателя, В |
100 |
| при отрицательном потенциале подогревателя, В |
750 |
| в импульсе при отрицательном потенциале подогревателя, кВ |
7 |
| Выпрямленный ток (среднее значение), мА |
220 |
| Ток анода в импульсе, мА |
600 |
| Мощность, рассеиваемая анодом 6Д20П, Вт |
5 |
| Частота строчной развёртки, кГц |
≥ 12 |
| Температура баллона лампы 6Д20П, °C |
210 |
| Температура окружающей среды, °C |
−60...+70 |
|
|
