Лампа 6Ф1П


Лампа 6Ф1П - триод-пентод. Назначение: генерирование, преобразование и усиление напряжения ВЧ. Также может применяться в схемах АРУ и импульсных схемах цепей развёртки телевизоров. Оформление миниатюрное, в стеклянной оболочке массой 20 г.

6Ф1П схема
6Ф1П схема


Размеры 6Ф1П
Размеры 6Ф1П


Цоколёвка 6Ф1П
Цоколёвка 6Ф1П


Параметры 6Ф1П

при Uн = 6.3 В, Uа.т. = 100 B, Uс.т. = −2 B, Uа.п. = 170 B,
Uс1п = −2 B, Uс2п = 170 B
Ток накала, мА 420 ± 40

Триодная часть
Ток анода, мА 13 ± 5
Ток анода в начале характеристики, мкА ≤ 30
Обратный ток первой сетки, мкА ≤ 1
Ток утечки, мкА:
  между катодом и подогревателем ≤ 20
  между сеткой и остальными электродами ≤ 10
  между анодом и остальными электродами ≤ 30
Крутизна характеристики, мА/В 5 ± 1.5
Коэффициент усиления 20
Межэлектродные ёмкости, пФ:
  входная 2.5 ± 0.05
  выходная 0.35±0.15
  проходная 1.45±0.35

Пентодная часть
Ток анода, мА 10 ± 5
Ток второй сетки, мА ≤ 4.5
Обратный ток первой сетки, мкА ≤ 1
Ток утечки, мкА:
  между катодом и подогревателем ≤ 20
  между 1-й сеткой и остальными электродами ≤ 10
  между анодом и остальными электродами ≤ 30
Крутизна характеристики, мА/В 6.2 ± 2.2
Внутреннее сопротивление, МОм 0.4
Входное сопротивление, кОм:
  на частоте 50 МГц 4
  на частоте 100 МГц 1
Эквивалентное сопротивление шумов, кОм 4
Межэлектродные ёмкости, пФ:
  входная 5.5
  выходная 3.4
  проходная ≤ 0.025
Наработка, ч ≥ 3000
Критерии оценки:
  крутизна характеристики триода, мА/В ≥ 2.8
  крутизна характеристики пентода, мА/В ≥ 3.2


Предельные эксплуатационные данные

НаименованиеТриодПентод
Напряжение накала, В 5.7−6.9
Напряжение анода, В 250 250
То же при включении лампы, В 350 350
Напряжение 2-й сетки, В:
  при Iк = 14 мА 175
  при Iк не более 10 мА 200
Напряжение между катодом и подогревателем, В 100
То же при включении лампы, В 300 300
Ток катода, мА 14
Мощность, рассеиваемая анодом, Вт 1.5 2.5
Мощность, рассеиваемая второй сеткой, Вт 0.7
Сопротивление в цепи сетки, МОм 0.5 1

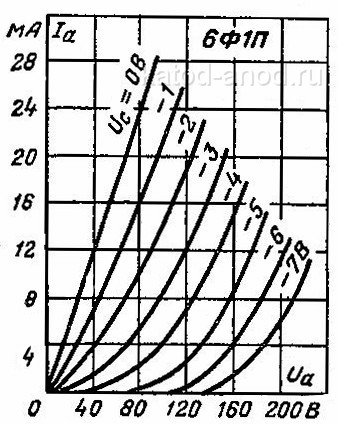

Анодные характеристики триодной части 6Ф1П
Анодные характеристики триодной части 6Ф1П

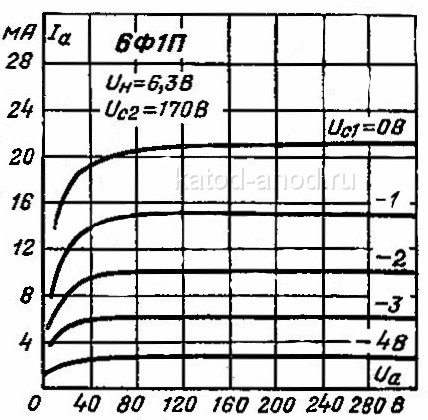

Анодные характеристики пентодной части
Анодные характеристики пентодной части

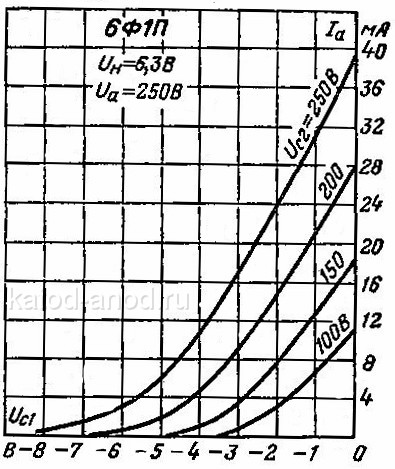

Анодно-сеточные характеристики пентодной части
Анодно-сеточные характеристики пентодной части
