Лампа 6Ф4П


Лампа 6Ф4П - триод-пентод. Триодная часть предназначена для работы в качестве предварительного усилителя низкой частоты в схемах АРУ телевизоров и радиоприёмников. Пентодная часть - для работы в выходных каскадах видеоусилителей. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6Ф4П
Схема 6Ф4П

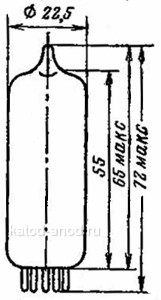

Размеры 6Ф4П
Размеры 6Ф4П

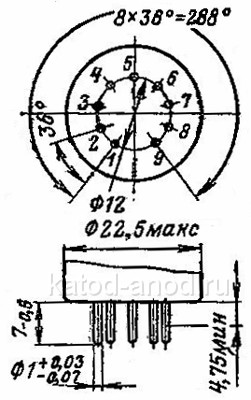

Цоколёвка 6Ф4П
Цоколёвка 6Ф4П


Параметры 6Ф4П

при Uн = 6.3 В, Uа.т. = 200 B, Uа.п. = 200 B,
Rк.т. = 570 Ом, Rк.п. = 140 Ом, Uс2п = 200 B

Ток накала, мА 720 ± 70

Триодная часть
Ток анода, мА 3 ± 1.1
Обратный ток сетки, мкА ≤ 0.3
Ток утечки, мкА:
  между катодом и подогревателем ≤ 20
  между сеткой и остальными электродами ≤ 5
  между анодом и остальными электродами ≤ 10
Крутизна характеристики, мА/В 4 ± 1
Коэффициент усиления 65
Межэлектродные ёмкости, пФ:
  входная 3.8
  выходная 0.6
  проходная 2.7

Пентодная часть
Ток анода, мА 18 ± 4
Обратный ток 1-й сетки, мкА ≤ 1
Ток 2-й сетки, мА 3.2+3.3
Ток утечки, мкА:
  между катодом и подогревателем ≤ 20
  между 1-й сеткой и остальными электродами ≤ 5
  между анодом и остальными электродами ≤ 10
Крутизна характеристики, мА/В 10.4+3.1−2.4
Внутреннее сопротивление, кОм 130
Межэлектродные ёмкости, пФ:
  входная 8.7
  выходная 4.2
  проходная ≤ 0.1
  между анодом триода и 1-й сеткой пентода ≤ 0.01
  между сеткой триода и 1-й сеткой пентода ≤ 0.01
Наработка, ч ≥ 5000
Критерии оценки:
  крутизна характеристики триода, мА/В ≥ 2.1
  крутизна характеристики пентода, мА/В ≥ 6.2


Предельные эксплуатационные данные


Напряжение накала, В 5.7 − 6.9
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 150
  при отрицательном потенциале подогревателя 200

Триодная часть
Напряжение анода, В 250
То же при включении лампы, В 550
Ток катода, мА 12
Мощность, рассеиваемая анодом, Вт 1
Сопротивление в цепи сетки, МОм 1

Пентодная часть
Напряжение анода, В 250
То же при включении лампы, В 550
Напряжение 2-й сетки, В 250
То же при включении лампы 550
Ток катода, мА 40
Мощность, рассеиваемая анодом, Вт 4
Мощность, рассеиваемая 2-й сеткой, Вт 1.7
Сопротивление в цепи 1-й сетки, МОм 1
Температура окружающей среды −60...+70°C

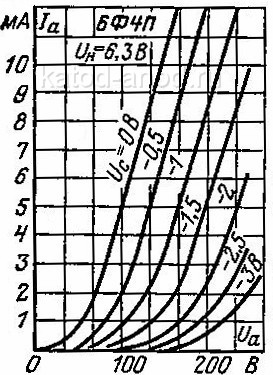

Анодные характеристики триодной части 6Ф4П
Анодные характеристики триодной части 6Ф4П

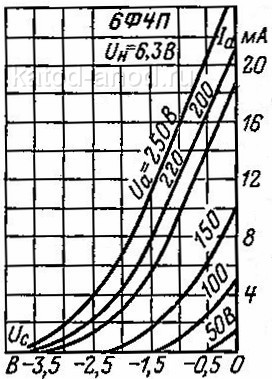

Анодно-сеточные характеристики триодной части 6Ф4П
Анодно-сеточные характеристики триодной части 6Ф4П

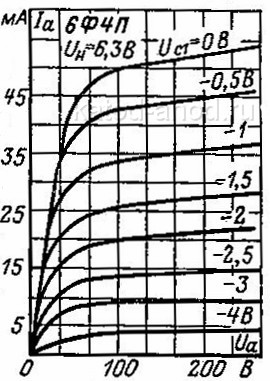

Анодные характеристики пентодной части 6Ф4П
Анодные характеристики пентодной части 6Ф4П
