Лампа 6Ф5П


Лампа 6Ф5П - триод-пентод. Триодная часть - для генерирования и усиления НЧ напряжения, пентодная - для работы в выходных блоках кадровой развёртки телевизоров с углом отклонения луча 110°. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6Ф5П
Схема 6Ф5П


Размеры 6Ф5П
Размеры 6Ф5П


Цоколёвка 6Ф5П
Цоколёвка 6Ф5П


Параметры 6Ф5П

при Uн = 6.3 В, Uа.т. = 100 B, Uа.п. = 185 B,
Rк.т. = 160 Ом, Rк.п. = 340 Ом, Uс2п = 185 B
Ток накала, мА 925 ± 65

Триодная часть
Ток анода, мА 5.2 ± 1.8
Крутизна характеристики, мА/В 7
Коэффициент усиления 70 ± 20
Межэлектродные ёмкости, пФ:
  входная 3.5
  выходная 0.25
  проходная ≤ 1.8

Пентодная часть
Ток анода, мА 41 ± 9
То же на сгибе характеристики
(при Ua=50 В, Uc2=170 B, Uc1=−1 B), мА
≥ 150
Обратный ток 1-й сетки, мкА ≤ 1.0
Ток 2-й сетки, мА 2.7+1.3
То же на сгибе характеристики
(при Ua=50 В, Uc2=170 B, Uc1=−1 B), мА
30
Крутизна характеристики, мА/В 7.5−1
Межэлектродные ёмкости, пФ:
  входная 11.7
  выходная 8.8
  проходная ≤ 0.7
  между анодом пентода и сеткой триода ≤ 0.03
  между анодами ≤ 0.4
Наработка, ч ≥ 3000
Критерии оценки:
  ток анода и пентода на сгибе характеристики
(при Ua=50 В, Uc2=170 B, Uc1=−1 B), мА
≥ 120
  обратный ток 1-й сетки пентода, мкА ≤ 1
  крутизна характеристики триода, мА/В ≥ 4


Предельные эксплуатационные данные

Напряжение накала, В 5.7 − 7
Напряжение между катодом и подогревателем, В 100
Температура баллона лампы, °C 220

Триодная часть
Напряжение анода, В 250
То же при включении лампы, В 350
Ток катода, мА 15
То же в импульсном режиме *, мА 200
Мощность, рассеиваемая анодом, Вт 0.5
Сопротивление в цепи сетки, МОм:
  при автоматическом смещении 3.3
  при фиксированном смещении ** 1

Пентодная часть
Напряжение анода, В:
  в усилительном режиме 300
  при включении лампы 550
  в импульсном режиме *** 2000
Напряжение 2-й сетки, В 250
То же при включении лампы 550
Ток катода, мА 75
Мощность, рассеиваемая анодом, Вт 9
Мощность, рассеиваемая 2-й сеткой, Вт 2
Сопротивление в цепи 1-й сетки, МОм:
  при автоматическом смещении 2.2
  при фиксированном смещении ** 1
Температура окружающей среды −60...+70°C

* Продолжительность импульса не должна превышать 2% периода (не более 0.4 мкс).

** Эксплуатация лампы в режиме с фиксированным смещением не рекомендуется.

*** Продолжительность импульса не должна превышать 4% периода (не более 0.8 мкс).

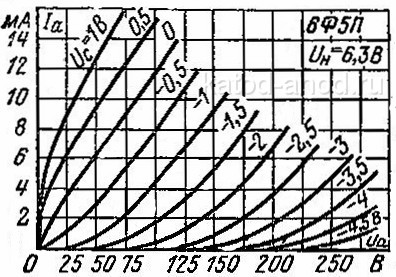

Анодные характеристики триодной части 6Ф5П
Анодные характеристики триодной части 6Ф5П

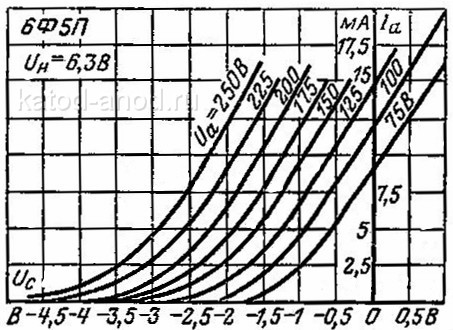

Анодно-сеточные характеристики триодной части 6Ф5П
Анодно-сеточные характеристики триодной части 6Ф5П

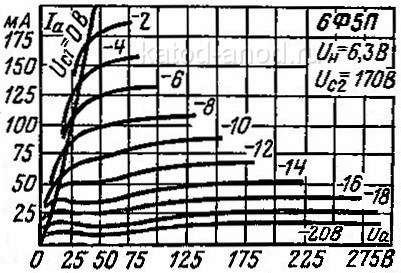

Анодные характеристики пентодной части 6Ф5П
Анодные характеристики пентодной части 6Ф5П

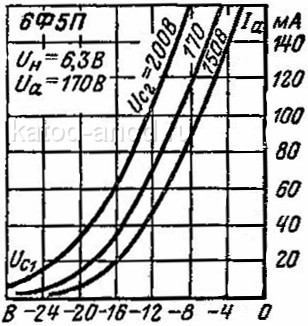

Анодно-сеточные характеристики пентодной части 6Ф5П
Анодно-сеточные характеристики пентодной части 6Ф5П
