Лампа 6Ж2П


Лампа 6Ж2П - высокочастотный пентод. Назначение - усиление напряжения высокой частоты. Оформлен в миниатюрную стеклянную оболочку. Масса - 15 г.

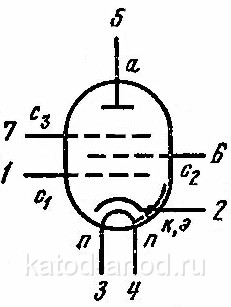

6ж2п схема
Схема 6ж2п


Цоколёвка 6Ж1П
Цоколёвка 6Ж2П


Размеры 6Ж2П
Размеры 6Ж2П


6Ж2П характеристики

при Uн = 6.3 В, Uа = 120 В, Uс2 = 120 В, Uс3 = 0 В, Rк = 200 Ом

Наименование6Ж2П6Ж2П-ЕВ
Ток накала, мА 170+15−20 170 ± 10
Ток анода:
  в режиме измерений, мА 7 ± 2 7 ± 2
  в начале характеристики (при Uc3 = −15 В), мкА ≤ 50 ≤ 50
  при Uc1 = −10 В), мкА ≤ 50 ≤ 40
Ток второй сетки, мА ≤ 5.5 ≤ 5
Обратный ток первой сетки, мкА ≤ 0.2 ≤ 0.1
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 15
Крутизна характеристики, мА/В:
  по первой сетке 4.5 ± 0.95 4.5 ± 0.95
  по первой сетке при Uн = 5.7 В ≥ 2.7 ≥ 2.7
  по третьей сетке ≥ 0.5 ≥ 0.5
Напряжение отсечки электронного тока 1-й сетки (отрицательное), В 0.6+0.9 ≤ 1.5
Внутреннее сопротивление, КОм 130−35+220 160−80+150
Наработка, ч ≥ 2000 ≥ 5000
Критерии оценки:
  обратный ток первой сетки, мкА ≤ 0.3 ≤ 0.3
  крутизна характеристики по первой сетке, мА/В ≥ 2.7 ≥ 2.7



Предельные эксплуатационные данные 6Ж2П

Наименование6Ж2П6Ж2П-ЕВ
Напряжение накала, В 5.7 − 7 6 − 6.6
Напряжение анода, В 200 120
Напряжение анода при запертой лампе, В 225
Напряжение второй сетки, В 150 120
Напряжение второй сетки при запертой лампе, В 225
Напряжение между катодом и подогревателем, В:
  при отрицательном потенциале подогревателя 120 120
  при положительном потенциале подогревателя 120 90
Ток катода ламп 6Ж2П, мА 20
Мощность, рассеиваемая второй сеткой, Вт 0.65 0.6
Мощность, рассеиваемая анодом, Вт 1 0.9
Сопротивление в цепи первой сетки, МОм 1 1
Температура лампы (баллона), °C 125 90
Температура окружающей среды, °C −60...+70 −60...+125

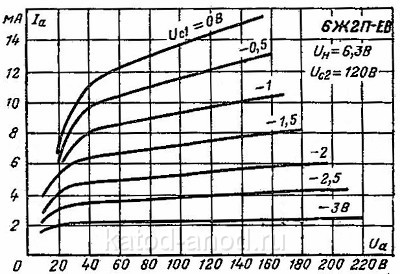

Анодные характеристики 6Ж2П-ЕВ
Анодные характеристики 6Ж2П-ЕВ

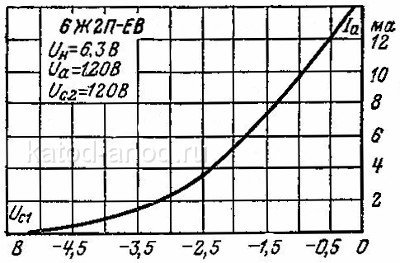

Анодно-сеточная характеристика 6Ж2П-ЕВ по 1-й сетке
Анодно-сеточная характеристика 6Ж2П-ЕВ по 1-й сетке

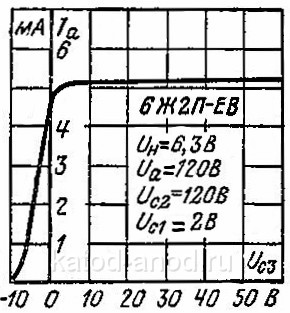

Анодно-сеточная характеристика 6Ж2П-ЕВ по 3-й сетке
Анодно-сеточная характеристика 6Ж2П-ЕВ по 3-й сетке
