Лампа 6Н1П



Лампа 6Н1П - двойной триод. Назначение - усиление напряжения низкой частоты. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Н1П
Схема 6Н1П


Размеры 6Н1П
Размеры 6Н1П


Цоколёвка 6Н1П
Цоколёвка 6Н1П


Параметры 6Н1П

при Uн = 6.3 В, Ua = 250 B, Rк = 600 Ом
Наименование6Н1П6Н1П-ВИ6Н1П-ЕВ
Ток накала, мА 600 ± 50 600 ± 50 600 ± 50
Ток анода, мА 5,6−10,5 7,5 ± 1,5 7,5 ± 1,5
То же в начале характеристики (при Uc = − 15 В), мкА ≤ 10 ≤ 10
Обратный ток сетки, мкА ≤ 1 ≤ 0,5 ≤ 0,2
Ток утечки между катодом и подогревателем, мкА ≤ 15 ≤ 15 ≤ 12
Ток эмиссии катода в импульсе
(при Uа.имп = 150 B, τ = 1 ÷ 2 мкс, f = 50 Гц), А
≥ 2
Крутизна характеристики, мА/В 4,5 ± 1 4,45 ± 0,65 4,5+0,9−0,5
То же при Uн = 5,7 B ≥ 3,2 ≥ 3,65
Коэффициент усиления 35 ± 7 35 ± 7 35 ± 7
Сопротивление изоляции анода, МОм ≥ 500 ≥ 500
Сопротивление изоляции сетки, МОм ≥ 500 ≥ 500
Напряжение виброшумов (при Ra = 2 кОм), мВ ≤ 100 ≤ 80 ≤ 50
Межэлектродные ёмкости, пФ:
  - входная 3,1 ± 1,1 3,3 ± 0,9 3,05 ± 0,55
  - выходная 1-го триода 1,6 ± 0,5 1,75+0,7−0,35 1,75+0,7−0,35
  - выходная 2-го триода 1,7 ± 0,5 1,95+0,65−0,35 1,75+0,7−0,35
  - проходная 1,85±2,2 ≤ 2,6 ≤ 2,6
  - между анодами триодов ≤ 0,2 0,07 − 0,2 0,07 − 0,2
  - катод − подогреватель ≤ 5,6 ≤ 5,6
Наработка, ч ≥ 3000 ≥ 3000 ≥ 5000
Критерии оценки:
   - обратный ток сетки, мкА ≤ 1,5 ≤ 1,5
   - крутизна характеристики, мА/В ≥ 3 ≥ 3,4
   - изменение крутизны характеристики, % ≤ 30
   - ток эмиссии катода в импульсе, А ≥ 1,6



Предельные эксплуатационные данные ламп 6Н1П

Наименование6Н1П6Н1П-ВИ6Н1П-ЕВ
Напряжение накала, B 5.7 − 7 5.7 − 7 6 − 6.6
Напряжение анода, B 300 300 250
То же при запертой лампе, B 470 470
Напряжение между катодом и подогревателем в лампах 6Н1П, В:
  - при положительном потенциале подогревателя 100 120 120
  - при отрицательном потенциале подогревателя 250 250 250
Ток катода, мА 25 25 25
Мощность, рассеиваемая анодом каждого триода, Вт 25 25 25
Сопротивление в цепи сетки, МОм 1 2 5
Температура баллона лампы, °C 180 180 145
Температура окружающей среды, °C −60...+70 −60...+90 −60...+90

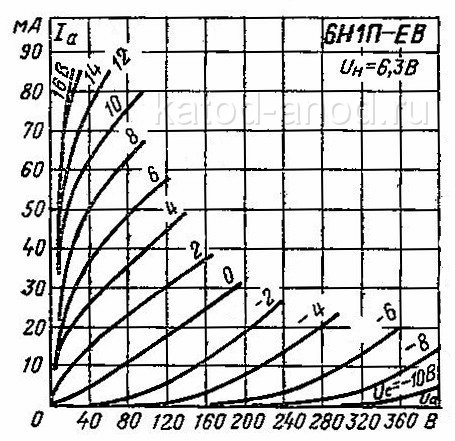

Анодные характеристики
Анодные характеристики

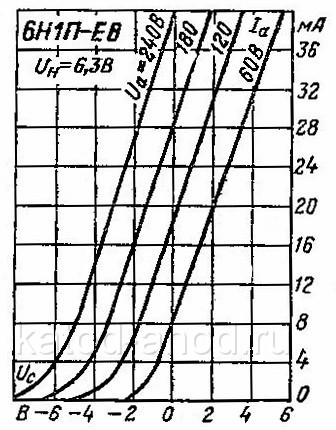

Анодно-сеточные характеристики
Анодно-сеточные характеристики
