6Н2П


6Н2П - двойной триод. Предназначен для усиления напряжения низкой частоты. Оформление - миниатюрное в стеклянной оболочке массой 15 г.

Схема 6Н2П
Схема 6Н2П


Размеры 6Н2П
Размеры 6Н2П


Цоколёвка 6Н2П
Цоколёвка 6Н2П


Основные параметры 6Н2П

при Uн = 6.3 В, Ua = 250 B, Uc = −1,5 B
Наименование6Н2П6Н2П-ЕВ6Н2П-ЕР
Ток накала, мА 340 ± 35 340 ± 25 300 ± 25
Ток анода, мА 1,8 ± 0,5 2,3 ± 0,9 2,1 ± 0,8
То же в начале характеристики,
(при Uc = − 5,5 В), мкА
≤ 10 ≤ 10
Обратный ток сетки, мкА ≤ 0,5 ≤ 0,1 ≤ 0,1
Ток утечки между катодом и подогревателем, мкА ≤ 15
Крутизна характеристики, мА/В 2,25 ± 0,45 2,1+0,55−0,5 2,3+0,7−0,6
То же при Uн = 5,7 B ≥ 1,5 ≥ 1,4
Коэффициент усиления 97,5 ± 17,5 100 ± 15 100 ± 15
Асимметрия усиления ≤ 2,4 ≤ 2,4
Напряжение отсечки
электронного тока сетки (отрицательное), В
≤ 1,2 ≤ 1,2
Напряжение виброшумов (при Ra = 10 кОм), мВ ≤ 150 ≤ 100 ≤ 50
Межэлектродные ёмкости, пФ:
  - входная 2,25 ± 0,45 2,35 ± 0,35 2,35 ± 0,35
  - выходная 1-го триода 2,3 ± 0,5 2,5 ± 0,5 2,5 ± 0,5
  - выходная 2-го триода 2,5 ± 0,6 2,5 ± 0,5 2,5 ± 0,5
  - проходная 0,7 − 0,8 0,55 − 0,8 0,55 − 0,8
  - между анодами триодов ≤ 0,15 ≤ 0,15 ≤ 0,15
  - катод − подогреватель ≤ 5 ≤ 5
Наработка ламп 6Н2П, ч ≥ 5000 ≥ 5000 ≥ 5000
Критерии оценки:
  - обратный ток сетки, мкА ≤ 0,2 ≤ 0,3
  - крутизна характеристики, мА/В ≤ 1,5 ≥ 1,4 ≥ 1,4
  - изменение крутизны характеристики, % ≤ 38 ≤ 38

Предельные эксплуатационные данные ламп 6Н2П

Наименование6Н2П6Н2П-ЕВ6Н2П-ЕР
Напряжение накала, B 5.7 − 7 6 − 6.6 6 − 6.6
Напряжение анода, B 300 300 300
То же при запертой лампе, B 500 500
Напряжение между катодом и подогревателем в лампах 6Н2П, В:
  - при положительном потенциале подогревателя 100 100 100
  - при отрицательном потенциале подогревателя 100 100 100
Ток катода, мА 10 10 10
Мощность, рассеиваемая анодом каждого триода, Вт 1 0,8 1
Сопротивление в цепи сетки, МОм 0,5 2
Температура баллона лампы, °C 110 95 130
Температура окружающей среды, °C −60...+70 −60...+85 −60...+85

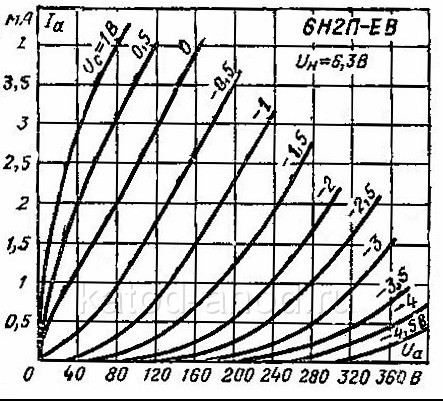

Анодные характеристики 6Н2П-ЕВ
Анодные характеристики 6Н2П-ЕВ

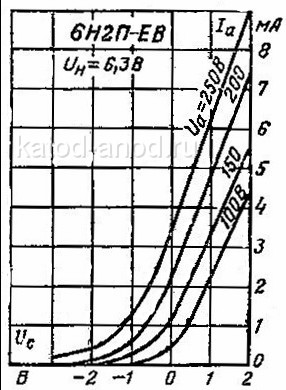

Анодно-сеточные характеристики  6Н2П-ЕВ
Анодно-сеточные характеристики 6Н2П-ЕВ
