Лампа 6Н5П


Лампа 6Н5П - двойной триод. Предназначен для усиления напряжения высокой частоты в схемах мгновенной АРУ. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Н5П
Схема 6Н5П


Размеры 6Н5П
Размеры 6Н5П


Цоколёвка 6Н5П
Цоколёвка 6Н5П


Основные параметры 6Н5П

при Uн = 6.3 В, ua = 220 B, Rк = 600 Ом
Ток накала, мА 600 ± 50
Ток анода, мА 9,75 ± 1,75
Ток анода 2-го триода в диодном режиме, мА ≥ 2,5
Обратный ток сетки 1-го триода, мкА ≤ 1
Ток утечки между катодом и подогревателем, мкА ≤ 20
Крутизна характеристики, мА/В 4,2+0,9−0,5
То же при Uн = 5,7 B ≥ 3,1
Коэффициент усиления 27+3−9
Напряжение виброшумов (при Ra = 2 кОм), мВ ≤ 50
Межэлектродные ёмкости, пФ:
  - входная 3 +0,8
  - выходная 1-го триода 1,5 +0,5
  - выходная 2-го триода 1,7 +0,4
  - проходная 2,25 +0,35
  - между анодами триодов ≤ 0,2
  - катод − подогреватель ≤ 4,0
Наработка, ч ≥ 2000
Критерии оценки:
  - обратный ток сетки, мкА ≤ 1,5
  - крутизна характеристики, мА/В ≥ 3,4
  - ток анода 2-го триода в диодном режиме ≥ 2,1

Предельные эксплуатационные данные лампы 6Н5П

Напряжение накала, B 5.7 − 7
Напряжение анода, B 300
Напряжение между катодом и подогревателем в лампе 6Н5П, В:
  - при положительном потенциале подогревателя 100
  - при отрицательном потенциале подогревателя 250
Ток катода, мА 25
Мощность, рассеиваемая анодом каждого триода, Вт 2,2
Сопротивление в цепи сетки, МОм 1
Температура окружающей среды, °C −60...+90

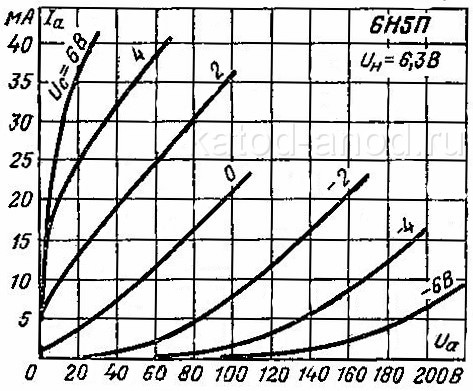

Анодные характеристики лампы 6Н5П
Анодные характеристики лампы 6Н5П

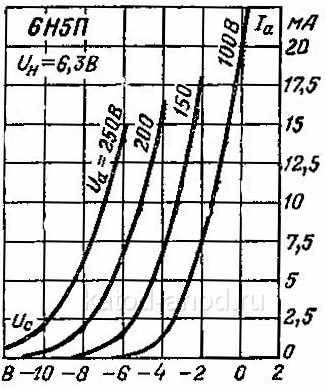

Анодно-сеточные характеристики лампы 6Н5П
Анодно-сеточные характеристики лампы 6Н5П
