Лампа 6Н6П


Лампа 6Н6П - двойной триод. Предназначен для работы в импульсном режиме и усиления мощности низкой частоты. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Н6П
Схема 6Н6П


Размеры 6Н6П
Размеры 6Н6П


Цоколёвка 6Н6П
Цоколёвка 6Н6П


Основные параметры 6Н6П

при Uн = 6.3 В, ua = 120 B, Uc = −2 B (для 6Н6П),
Rк = 68 Ом (для 6Н6П-И)

Наименование6Н6П6Н6П-И
Ток накала, мА 750 ± 60 900 ± 50
Ток анода, мА 30 ± 10 30+8−9
То же в начале характеристики, мкА
≤ 100 ≤ 100
Обратный ток сетки, мкА ≤ 0,5 ≤ 1
Ток эмиссии катода в импульсе
(при Ua. имп = 150 В, τ = 1÷2 мкс, f = 50 Гц), А
≥ 4,7
Ток утечки между катодом и подогревателем, мкА ≤ 50
Крутизна характеристики, мА/В 11 ± 2,9 11+2,6−2,9
То же при Uн = 5,7 B ≥ 6,8
Коэффициент усиления ламп 6Н6П 20 ± 4 20 ± 4
Напряжение виброшумов (при Ra = 0,5 кОм), мВ ≤ 100 ≤ 100
Межэлектродные ёмкости, пФ:
   входная 4,4 ±, 0,7 4,4 ±, 0,7
   выходная 1-го триода 1,65 ± 0,25 1,65 ± 0,25
   выходная 2-го триода 1,8 ± 0,3 1,8 ± 0,3
   проходная ≤ 3,5 ≤ 3,5
   между анодами триодов ≤ 0,1 ≤ 0,1
   катод − подогреватель ≤ 8 ≤ 8
Наработка, ч ≥ 3000 ≥ 500
Критерии оценки:
   обратный ток сетки, мкА ≤ 1,0
   крутизна характеристики, мА/В ≥ 6,5
   ток эмиссии катода в импульсе, А ≥ 3,5

Предельные эксплуатационные данные ламп 6Н6П


Наименование6Н6П6Н6П-И
Напряжение накала, B 5.7 − 7 5.7 − 7
Напряжение анода, B 300 300
То же при запертой лампе, B 450 450
Напряжение сетки отрицательное, B 100
Напряжение между катодом и подогревателем в лампах 6Н6П, В:
   при положительном потенциале подогревателя 200 150
   при отрицательном потенциале подогревателя 200 200
Ток катода каждого триода, мА 45
Мощность, рассеиваемая анодом каждого триода, Вт 4,8 4
Мощность, рассеиваемая сеткой каждого триода, Вт 0,3
Сопротивление в цепи сетки, МОм 1 1
Скважность ≥ 500
Температура баллона лампы, °C 225 200
Температура окружающей среды, °C −60...+85 −60...+85

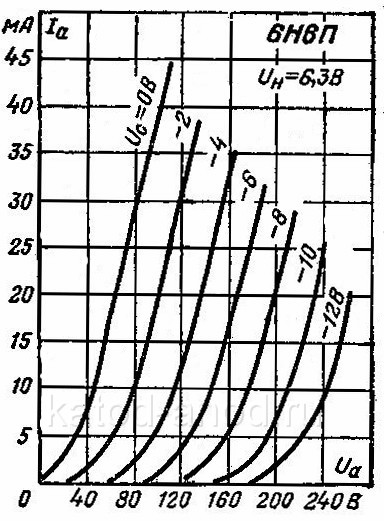

Анодные характеристики лампы 6Н6П
Анодные характеристики лампы 6Н6П

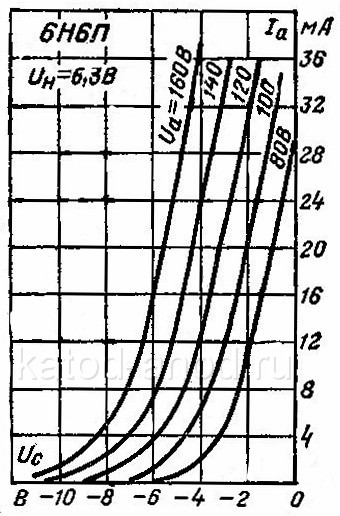

Анодно-сеточные характеристики лампы 6Н6П
Анодно-сеточные характеристики лампы 6Н6П
