Лампа 6Н7С


Лампа 6Н7С - двойной триод. Предназначен для усиления напряжения низкой частоты. Оформление - октальный цоколь, стеклянная оболочка, масса - 50 г.

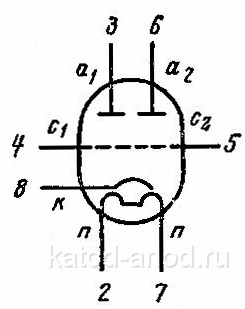

Схема 6Н7С
Схема 6Н7С


Размеры 6Н7С
Размеры 6Н7С


Цоколёвка 6Н7С
Цоколёвка 6Н7С


Основные параметры 6Н7С

при Uн = 6.3 В, ua = 300 B, Uс = −6 В

Ток накала, мА 810 ± 50
Ток анода, мА 6,75 ± 2,25
То же при Uс = 0 17,5 ± 5,5
Обратный ток сетки *, мкА ≤ 3
Крутизна характеристики *, мА/В 3,4+0,6−0,7
Коэффициент усиления * 35
Внутреннее сопротивление *, кОм 11
Выходная мощность **, Вт ≥ 4,2
То же при Uн = 5,7 B ≥ 3,2
Сопротивление изоляции, МОм:
   между катодом и подогревателем ≥ 3,33
   между сеткой и остальными электродами ≥ 20
   между анодом и остальными электродами ≥ 20
Наработка, ч ≥ 750
Критерии оценки:
   выходная мощность **, Вт ≥ 3,3

--------------------
* При параллельно соединённых электродах.
** При переменном напряжении сетки 35 В и Rа = 2,5 кОм.


Предельные эксплуатационные данные ламп 6Н7С


Напряжение накала, B 5.7 − 6,9
Напряжение анода, B 300
Напряжение между катодом и подогревателем в лампах 6Н7С, В 100
Мощность, рассеиваемая анодом, Вт 5,5
Температура окружающей среды, °C −60...+70
