Лампа 6П14П


Лампа 6П14П - пентод для работы в выходных каскадах усилителей низкой частоты. Оформление - миниатюрное, в стеклянной оболочке массой 20 г.

Схема 6П14П
Схема 6П14П


Размеры 6П14П
Размеры 6П14П


Цоколёвка 6П14П
Цоколёвка 6П14П


Основные параметры 6П14П

при Uн = 6.3 В, Ua = 250 B, Uc2 = 250 B, Rк = 120 Ом
Наименование 6П14П  6П14П-В  6П14П-ЕВ  6П14П-ЕР
Ток накала, мА 760 ± 40 760 ± 40 760 ± 40 800 ± 60
Ток анода, мА 48 ± 8 48 ± 8 48 ± 8 48 ± 8
Ток 2-й сетки, мА 5+2 5+2 5+2 5+2
То же в динамическом режиме (при Uс1 ≈ 3,4 B, Ra = 5,2 кОм), мА 11 9+2 9+2 11
Ток утечки между катодом и подогревателем, мкА ≤ 25 ≤ 30 ≤ 30
Крутизна характеристики, мА/В 11,3−2,3 11,5+3−2 11,5+3−2 12+2−3
Выходная мощность (при Ra = 5,2 кОм), Вт 4,2−1,2 4,3−1,2 4,3−1,2 3,4 − 4,3
То же при Uн = 5,7 B, Вт ≥ 2 ≥ 2,7 ≥ 2,7
Коэффициент нелинейных искажений, % 8+2 8+2 8+2 8 − 10
Внутреннее сопротивление, кОм
Сопротивление изоляции катод−подогреватель, МОм ≥ 5 ≥ 10 ≥ 10
Межэлектродные ёмкости, пФ:
  - входная 11 11 ± 2,5 11 ± 2,5 11+2,5−3,5
  - выходная 7 8 ± 2 8 ± 2 8,5 ± 2
  - проходная ≤ 0,2 0,175−0,4 0,175−0,4 0,175
Наработка, ч ≥ 3000 ≥ 1000 ≥ 5000 ≥ 5000
Критерии оценки:
  - выходная мощность (при Ra = 5,2 кОм), Вт ≥ 2,0 ≥ 2,7 ≥ 2,7 ≥ 2,7
  - обратный ток первой сетки, мкА ≤ 1,5 ≤ 1,5 ≤ 1,5



Предельные эксплуатационные данные ламп 6П14П

Наименование 6П14П  6П14П-В  6П14П-ЕВ  6П14П-ЕР
Напряжение накала, B 5.7 − 7 5.7 − 7 5.7 − 7 6 − 6,6
Напряжение анода, В:
  - при рассеиваемой мощности более 8 Вт 300 300 300 300
  - при рассеиваемой мощности менее 8 Вт 400 400
  - при запертой лампе 500 500 500
Напряжение 2-й сетки, B 300 300 300 300
То же при запертой лампе, B 500 500 500
Напряжение между катодом и подогревателем в лампах 6П14П, В 100 200 200 200
Ток катода (среднее значение), мА 65 65 65 65
Мощность, рассеиваемая анодом, Вт 14 14 14 14
Мощность, рассеиваемая 2-й сеткой, Вт 2,2 2 2 2
Сопротивление в цепи 1-й сетки, МОм 1 1 1 1
Температура баллона ламп 6П14П, °C 300 300 300
Температура окружающей среды ламп 6П14П, °C −60...+70 −60...+70 −60...+70 −60...+200

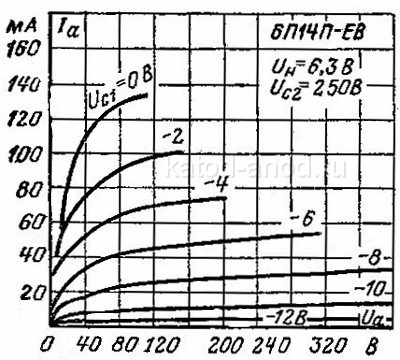

Анодные характеристики 6П14П-ЕВ
Анодные характеристики 6П14П-ЕВ

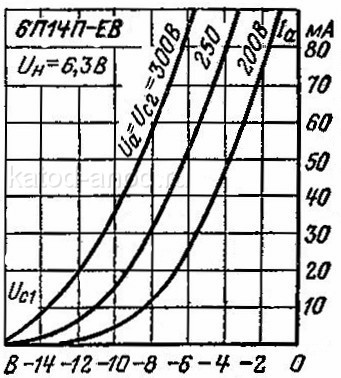

Анодно-сеточные характеристики 6П14П-ЕВ
Анодно-сеточные характеристики 6П14П-ЕВ
