Лампа 6П15П


Лампа 6П15П - пентод. Назначение - работа в выходных каскадах видеочастоты телевизионных приёмников. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6П15П
Схема 6П15П


Размеры 6П15П
Размеры 6П15П


Цоколёвка 6П15П
Цоколёвка 6П15П


Основные параметры 6П15П

при Uн = 6.3 В, Ua = 300 B, Uc2 = 150 B, Rк = 70 Ом
 Наименование  6П15П  6П15П-В  6П15П-ЕВ  6П15П-ЕР
Ток накала, мА 760 ± 60 760 ± 60 760 ± 60 800 ± 60
Ток анода, мА 30 ± 8 30 ± 8 30 ± 8 30 ± 8
То же в начале характеристики, мА ≤ 100 ≤ 100 ≤ 100 ≤ 100
Обратный ток 1-й сетки, мкА ≤ 1 ≤ 0,7 ≤ 0,2 ≤ 0,7
То же при Uн = 7,5 В, мкА ≤ 2 ≤ 1,2
Ток 2-й сетки, мА 4,5+2,5 4,5+2,5 4,5+2,5 4,5 − 6,5
Крутизна характеристики, мА/В 15 ± 3 14,7 ± 2,7 14,7 ± 2,7 14,7 ± 2,7
То же при Uн = 5,7 В, мА/В ≤ 10 ≤ 10 ≤ 10
Внутреннее сопротивление, кОм 100 100−30 100−30 100−30
Сопротивление изоляции между катодом и подогревателем, МОм ≥ 5 ≥ 10 ≥ 10
Межэлектродные ёмкости, пФ:
  - входная 13,5 ± 2 14,5 ± 2 14,5 ± 2 13,5 ± 2
  - выходная 7 ± 1,5 7 ± 1,5 7 ± 1,5 9 ± 1,5
  - проходная ≤ 0,07 ≤ 0,08 ≤ 0,08 0,065 − 0,1
Наработка, ч ≥ 3000 ≥ 1000 ≥ 5000 ≥ 5000
Критерии оценки:
  - крутизна характеристики, мА/В ≥ 10 ≥ 10 ≥ 10 ≥ 10
  - обратный ток 1-й сетки, мкА ≤ 1,2 ≤ 1,2 ≤ 1,2 ≤ 1,2



Предельные эксплуатационные данные ламп 6П15П

 Наименование  6П15П  6П15П-В  6П15П-ЕВ  6П15П-ЕР
Напряжение накала, B 5.7 − 6,9 5.7 − 7 5.7 − 7 6 − 6,6
Напряжение анода, B 330 330 330 330
То же при запертой лампе, B 500 500 500
Напряжение 2-й сетки в лампах 6П15П, B 330 330 330 330
То же при запертой лампе, B 500 500 500
Напряжение между катодом и подогревателем, В 100 200 200 200
Отрицательное напряжение 1-й сетки в лампах 6П15П, B 100 100 100
Ток катода, мА:
  - в режиме измерений 65 65 65
  - пиковое значение 90
Мощность, рассеиваемая анодом, Вт 12 12 12 12
Мощность, рассеиваемая 2-й сеткой, Вт 1,5 1,5 1,5 1,5
Сопротивление в цепи 1-й сетки, МОм 1 1 1 1
Температура баллона ламп 6П15П, °C 200 300 300 300
Температура окружающей среды ламп 6П15П, °C −60...+70 −60...+70 −60...+200 −60...+200

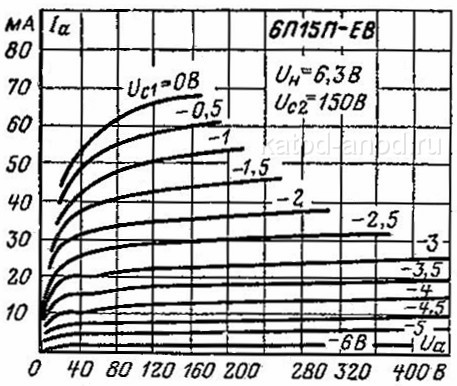

Анодные характеристики 6П15П-ЕВ
Анодные характеристики 6П15П-ЕВ

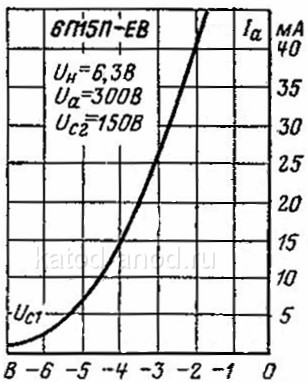

Анодно-сеточная характеристика 6П15П-ЕВ
Анодно-сеточная характеристика 6П15П-ЕВ
