Лампа 6П18П


Лампа 6П18П - низкочастотный пентод. Предназначен для работы в выходных каскадах кадровой развёртки телевизионных приёмников. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6П18П
Схема 6П18П


Размеры 6П18П
Размеры 6П18П


Цоколёвка 6П18П
Цоколёвка 6П18П


Основные параметры 6П18П

при Uн = 6.3 В, Ua = 180 B, Uc2 = 180 B, Rк = 110 Ом
 Наименование  6П18П
Ток накала, мА 760 ± 60
Ток анода, мА 53 ± 9
Обратный ток 1-й сетки, мкА ≤ 1
То же при (Uн = 7,5 В), мкА ≤ 2
Ток 2-й сетки, мА 8+2,5
То же в динамическом режиме (при Ra = 3 кОм), мА 14+2,5
Крутизна характеристики, мА/В 11 ± 2,2
Выходная мощность (при Ra = 3 кОм), Вт 3−0,8
То же при (Uн = 5,7 В), Вт ≥ 1,7
Сопротивление изоляции между катодом и подогревателем, МОм ≥ 5
Коэффициент нелинейных искажений, % 8+2
Межэлектродные ёмкости, пФ:
  - входная 11,5
  - выходная 6
  - проходная ≤ 0,2
Наработка, ч ≥ 5000
Критерий оценки:
  - выходная мощность (при Ra = 3 кОм), Вт ≥ 1,5



Предельные эксплуатационные данные лампы 6П18П

 Наименование  6П18П
Напряжение накала, B 5.7 − 7
Напряжение анода, B 250
То же в импульсе, B 2500
Напряжение 2-й сетки, B 250
Напряжение между катодом и подогревателем, В 100
Ток катода лампы 6П18П, мА 75
Мощность, рассеиваемая анодом, Вт 12
Мощность, рассеиваемая 2-й сеткой, Вт 2,5
Сопротивление в цепи 1-й сетки, МОм:
  - при автоматическом смещении 1
  - при фиксированном смещении 0,3
Температура баллона лампы, °C 230
Температура окружающей среды, °C −60...+70

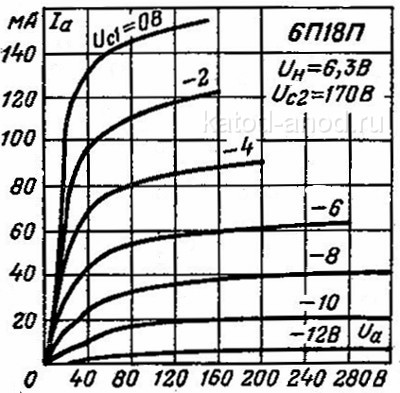

Анодные характеристики 6П18П
Анодные характеристики 6П18П

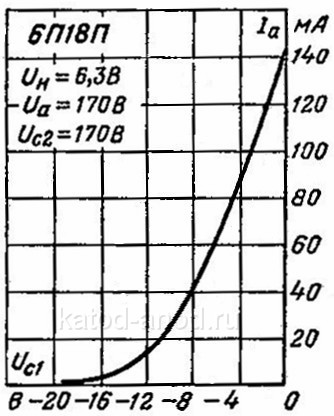

Анодно-сеточная характеристика 6П18П
Анодно-сеточная характеристика 6П18П
