Лампа 6П1П


Лампа 6П1П - пентод. Назначение - усиление низкочастотного сигнала в выходных каскадах различной радиоаппаратуры. Оформление - миниатюрное, в стеклянной оболочке массой 20 г.

Схема 6П1П
Схема 6П1П


Размеры 6П1П
Размеры 6П1П


Цоколёвка 6П1П
Цоколёвка 6П1П


Основные параметры 6П1П

при Uн = 6.3 В, ua = 250 B, Uc2 = 250 B, Uc1 = −12,5 B
Наименование6П1П6П1П-ЕВ
Ток накала, мА 500 ± 50 490 ± 40
Ток анода, мА 45 ± 13 44 ± 11
То же при Uc1 = 0 B, мА ≥ 80
Ток 2-й сетки, мА ≤ 7 ≤ 7
То же в динамическом режиме при Ra = 5 кОм, мА ≤ 12
Обратный ток 1-й сетки, мкА ≤ 1 ≤ 0,5
Крутизна характеристики, мА/В 4,9 ± 1,1 4,9 ± 1,1
Выходная мощность (при Ra = 5 кОм), Вт ≥ 3,5 ≥ 3,8
То же при Uн = 5,7 B ≥ 3 3
Внутреннее сопротивление, кОм 42,5±22,5 42,5±22,5
Коэффициент нелинейных искажений, % 7 ≤ 14
Напряжение виброшумов (при Ra = 5 кОм), мВ ≤ 400 ≤ 200
Межэлектродные ёмкости, пФ:
  - входная 8 ±, 1,5 7,5 ±, 1,7
  - выходная 4,5 ± 0,9 5 ± 1
  - проходная ≤ 0,9 ≤ 0,7
  - катод − подогреватель 10,5
Наработка, ч ≥ 2000 ≥ 7500
Критерии оценки:
  - обратный ток 1-й сетки, мкА ≤ 3 ≤ 2
  - выходная мощность, Вт ≥ 3 ≥ 3

Предельные эксплуатационные данные ламп 6П1П

Наименование6П1П6П1П-ЕВ
Напряжение накала, B 5.7 − 6,9 6 − 6,6
Напряжение анода, B 250 250
Напряжение 2-й сетки, B 250 250
Напряжение между катодом и подогревателем в лампах 6П1П, В:
  - при положительном потенциале подогревателя 100 90
  - при отрицательном потенциале подогревателя 100 100
Ток катода, мА 70 70
Мощность, рассеиваемая анодом, Вт 12 12
Мощность, рассеиваемая 2-й сеткой, Вт 2,5 1,3
Сопротивление в цепи 1-й сетки, кОм 500 500
Температура баллона лампы, °C 220
Температура окружающей среды, °C −60...+70 −60...+70

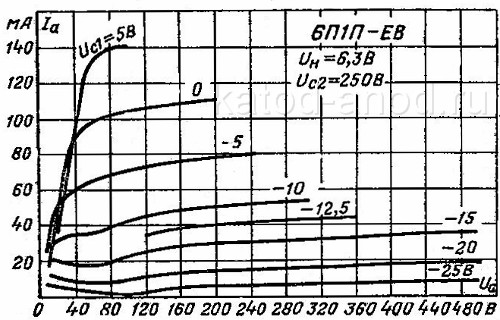

Анодные характеристики лампы 6П1П-ЕВ
Анодные характеристики лампы 6П1П-ЕВ
