Лампа 6П31С


Лампа 6П31С - лучевой тетрод. Предназначен для работы в выходных каскадах строчной развёртки телевизионных приёмников с углом отклонения 110°. Оформление - октальный цоколь, стеклянная оболочка, масса 45 г.

Схема 6П31С
Схема 6П31С

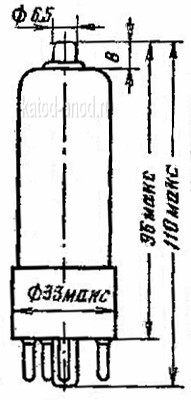

Размеры 6П31С
Размеры 6П31С


Цоколёвка 6П31С
Цоколёвка 6П31С


Основные параметры 6П31С

при Uн = 6.3 В, Ua = 100 B, Uc2 = 100 B, Uc1 = −9 B
 Наименование  6П31С
Ток накала, А 1,3 ± 0,15
Обратный ток 1-й сетки, мкА ≤ 2
Ток анода, мА 80 ± 30
Ток анода на горизонтальном участке характеристики
(при Ua = 70 B, Uc2 = 170 B, Uc1 = −1 B), мА
100
Ток 2-й сетки, мА ≤ 8,5
Ток утечки, мкА:
  - между катодом и подогревателем ≤ 100
  - между 1-й сеткой и всеми остальными электродами ≤ 20
  - между анодом и всеми остальными электродами ≤ 20
Крутизна характеристики, мА/В 12,5 ± 4
Внутреннее сопротивление, кОм ≤ 5
Межэлектродные ёмкости, пФ:
  - входная 18 ± 3
  - выходная 8,5 ± 1,5
  - проходная ≤ 1,3
  - между катодом и подогревателем ≤ 25
Наработка, ч ≥ 1500
Критерий оценки:
  - крутизна характеристики, мА/В ≥ 6



Предельные эксплуатационные данные лампы 6П31С

 Наименование  6П31С
Напряжение накала, B 5.7 − 6,9
Напряжение анода, B 300
То же при включении лампы, B 550
Напряжение анода в импульсе, B 7000
Напряжение 2-й сетки, B 250
То же при включении лампы, B 550
Напряжение 1-й сетки отрицательное, B 200
Ток катода, А:
  - в импульсе 0,6
  - среднее значение 0,2
Мощность, рассеиваемая анодом, Вт 10
Мощность, рассеиваемая 2-й сеткой, Вт 4
Суммарная мощность, рассеиваемая анодом и 2-й сеткой, Вт 13
Мощность, рассеиваемая 1-й сеткой, Вт 0,2
Температура баллона лампы, °C 250
Частота строчной развёртки, кГц 12
Температура окружающей среды, °C −60...+100
