Лампа 6П36С



Лампа 6П36С - лучевой тетрод. Применяется в выходных каскадах строчной развёртки телевизионных приёмников с углом отклонения луча 110°. Оформление бесцокольное, в стеклянной оболочке, массой 90 г.

Схема 6П36С
Схема 6П36С

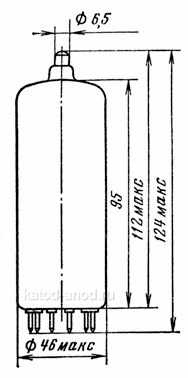

Размеры 6П36С
Размеры 6П36С


Цоколёвка 6П36С
Цоколёвка 6П36С


Основные параметры

при Uн = 6.3 В, Ua = 100 B, Uc2 = 100 B, Uc1 = −7 B
 Наименование  6П36С  6П36С-В
Ток накала, А 2+0,2−0,15 2,05+0,15
Ток анода, мА 120±50 120±50
То же в импульсе *, мА ≥ 400 ≥ 400
То же в импульсе при Uн = 5,7 В *, мА ≥ 340 ≥ 340
Ток 2-й сетки в импульсе *, мА ≤ 100 ≤ 100
Обратный ток 1-й сетки, мкА ≤ 1 ≤ 1
Ток утечки между катодом и подогревателем, мкА ≤ 100 ≤ 100
Крутизна характеристики, мА/В ≥ 14 ≥ 14
Напряжение 1-й сетки отрицательное, запирающее, В ≤ 140
Внутреннее сопротивление, кОм 4,5 4,5
Межэлектродные ёмкости, пФ:
  - входная 32 ± 5 31 ± 4
  - выходная ≤ 21 ≤ 21
  - проходная ≤ 1 ≤ 1,5
Наработка, ч ≥ 2000 ≥ 2000
Критерии оценки:
  - ток анода в импульсе *, мА ≥ 320 ≥ 320
  - обратный ток 1-й сетки, мкА ≤ 2

* - при Ua = 50 B, Uc2 = 170 B, Uc1 = 0 B, f = 50 Гц, Q = 10




Предельные эксплуатационные данные ламп 6П36С

 Наименование  6П36С  6П36С-В
Напряжение накала, B 5.7 − 6,9 5.7 − 6,9
Напряжение анода, B 250 250
То же при включении лампы, B 500 500
То же в импульсе, B 7000 7000
Напряжение 2-й сетки *, B 250 250
То же при включении лампы, B 550 550
Отрицательное напряжение 1-й сетки в импульсе, B 250 250
Напряжение катод − подогреватель, B 100 100
Средний ток катода, мА 250 250
Мощность, рассеиваемая анодом, Вт 12 12
Мощность, рассеиваемая 2-й сеткой, Вт 5 5
Сопротивление в цепи 1-й сетки **, МОм 0,5 0,5
Температура баллона, °C 230 230
Температура окружающей среды, °C −60...+70 −60...+85

* В период обратного хода строчной развёртки при τ = 14 мкс, f = 16 кГц, Ia = 100 мкА.

** В схемах строчной развёртки допускается Rc1 = 2,2 МОм.

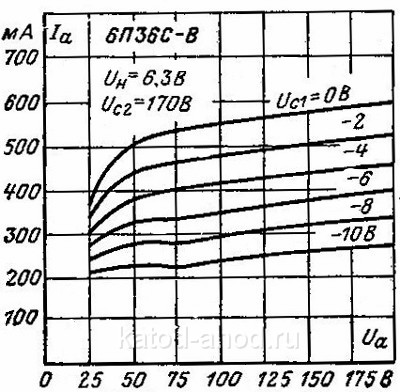

Анодные характеристики 6П36С-В
Анодные характеристики 6П36С-В

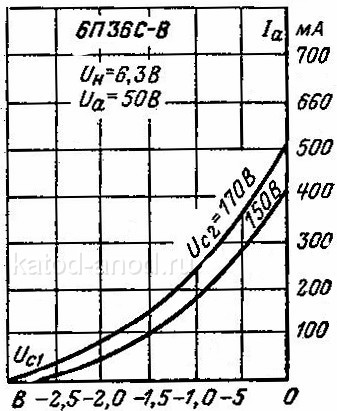

Анодно-сеточные характеристики 6П36С-В
Анодно-сеточные характеристики 6П36С-В
