Лампа 6П3С


Лампа 6П3С - тетрод. Назначение - работа в выходных каскадах усилителей низкой частоты различной радиоаппаратуры. Оформление - в стеклянной оболочке с октальным цоколем массой 70 г.

Схема 6П3С
Схема 6П3С

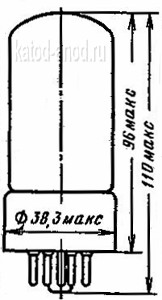

Размеры 6П3С
Размеры 6П3С


Цоколёвка 6П3С
Цоколёвка 6П3С


Основные параметры 6П3С

при Uн = 6.3 В, ua = 250 B, Uc2 = 250 B, Uc1 = −14 B

Наименование6П3С6П3С-Е
Ток накала, мА 900 ± 90 880 ± 40
Ток анода, мА 72 ± 18 73 ± 13
То же в начале характеристики, мА ≤ 14 ≤ 10
Ток 2-й сетки, мА ≤ 9 ≤ 6
Обратный ток 1-й сетки, мкА ≤ 3 ≤ 0,5
Ток катода ламп 6П3С, мА ≥ 275
Выходная мощность, Вт ≥ 5,4 ≥ 5,8
То же при Uн = 5,7 B ≥ 4 ≥ 5
Крутизна характеристики ламп 6П3С, мА/В 6 ± 0,8 6 ± 0,8
Коэффициент нелинейных искажений, % 11 15
Внутреннее сопротивление, кОм 25 ≤ 65
Сопротивление изоляции 1-й сетки, МОм ≥ 20 ≥ 100
Сопротивление изоляции анода, МОм ≥ 20 ≥ 100
Сопротивление изоляции катод−подогреватель, МОм ≥ 1 ≥ 4
Межэлектродные ёмкости, пФ:
   входная 11 ± 2 11
   выходная 8,2+1,5−1,4 6,7
   проходная ≤ 1 ≤ 1
   катод − подогреватель 11
Наработка, ч ≥ 1000 ≥ 5000
Критерии оценки:
   обратный ток 1-й сетки, мкА ≤ 10 ≤ 2
   выходная мощность, Вт ≥ 4 ≥ 4,5

Предельные эксплуатационные данные ламп 6П3С


Наименование6П3С6П3С-Е
Напряжение накала, B 5.7 − 7 6 − 6,6
Напряжение анода, B 375 250
Напряжение 2-й сетки, B 300 250
Напряжение между катодом и подогревателем в лампах 6П3С, В:
   при положительном потенциале подогревателя 100 90
   при отрицательном потенциале подогревателя 100 200
Ток катода, мА 90
Мощность, рассеиваемая анодом, Вт 20 20,5
Мощность, рассеиваемая 2-й сеткой, Вт 2,75 2
Сопротивление в цепи 1-й сетки, кОм 500 150
Температура баллона лампы, °C 210 180
Температура окружающей среды ламп 6П3С, °C −60...+70 −60...+160
