Лампа 6П6С


Лампа 6П6С - тетрод. Назначение - работа в выходных каскадах усилителей низкой частоты различной радиоаппаратуры. Оформление - в стеклянной оболочке с октальным цоколем массой 38 г.

Схема 6П6С
Схема 6П6С

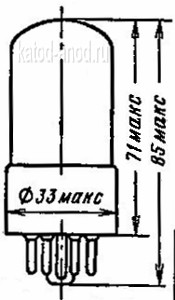

Размеры 6П6С
Размеры 6П6С


Цоколёвка 6П6С
Цоколёвка 6П6С


Основные параметры 6П6С

при Uн = 6.3 В, ua = 250 B, Uc2 = 250 B, Uc1 = −12,5 B

Ток накала, мА 475 ± 40
Ток анода, мА 46 ± 13
Обратный ток 1-й сетки, мкА ≤ 2
Ток 2-й сетки, мА ≤ 7,5
Крутизна характеристики лампы 6П6С, мА/В 4,1 ± 1,1
Выходная мощность при Ra = 5 кОм, Вт ≥ 3,6
То же при Uн = 5,7 B ≥ 2,9
Внутреннее сопротивление, кОм 5,2
Сопротивление изоляции катод−подогреватель, МОм ≥ 2
Коэффициент нелинейных искажений при Ra = 5 кОм, % 10
Межэлектродные ёмкости, пФ:
   входная 9,5 ± 1,6
   выходная 3,8 − 9,2
   проходная ≤ 0,9
Наработка, ч ≥ 1000
Критерии оценки:
   выходная мощность при Ra = 5 кОм, Вт ≥ 2,3

Предельные эксплуатационные данные лампы 6П6С


Напряжение накала, B 5.7 − 6,9
Напряжение анода, B 350
Напряжение 2-й сетки, B 310
Напряжение между катодом и подогревателем в лампe 6П6С, В 180
Мощность, рассеиваемая анодом, Вт 13,2
Мощность, рассеиваемая 2-й сеткой, Вт 2,2
Сопротивление в цепи 1-й сетки, кОм:
   при автоматическом смещении 500
   при фиксированном смещении 100
Температура окружающей среды ламп 6П6С, °C −60...+70
