Диод Д237, Д237А, Д237Б


Диод Д237 - диффузионный, кремниевый. Производится с гибкими выводами и в металлостеклянном корпусе. На корпусе приводится схема соединения электродов с выводами. Масса - не более 2 г.

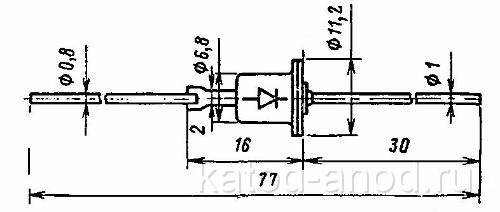

Диод Д237

Электрические параметры диода Д237

• Прямое напряжение (среднее)
при Iпр,ср = Iпр. ср. макс, Uобр. и = Uобр. и. макс,
температуре −60...25°C, не более:
1 В
• Обратный ток (средний)
при Uобр. и = Uобр. и. макс и Iпр.ср = Iпр. ср. макс, не более:
 при −60 и +25°C 50 мкА
 при +125°C 100 мкА

Предельные характеристики диодов Д237

• Обратное напряжение (импульсное):
  Д237А, Д237Е 200 В
  Д237Б, Д237Ж 400 В
  Д237В 600 В
• Прямой ток (средний):
 −60...+50°C:
  Д237А, Д237Б 300 мА
  Д237В 100 мА
 −60...+100°C:
  Д237Е, Д237Ж 400 мА
 +50...+85°C:
  Д237А, Д237Б 200 мА
  Д237В 100 мА
 +100...+125°C:
  Д237Е, Д237Ж 200 мА
 +80...+125°C:
  Д237А, Д237Б, Д237В 100 мА
• Прямой ток (импульсный) при температуре −60...+85°C:
  одиночные импульсы при tи ≤ 10 мс 10 А
  периодические импульсы при tи ≤ 30 мс 5 А
  (время между импульсами не менее 15 мин)
