Диод Д2: Д2Б, Д2В, Д2Г, Д2Д, Д2Е, Д2Ж, Д2И


Диоды Д2: Д2Б, Д2В, Д2Г, Д2Д, Д2Е, Д2Ж, Д2И - это германиевые точечные диоды. Их основное предназначение - детектирование и преобразование сигналов с частотой до 155 МГц. Выпускаются диоды Д2 в стеклянном корпусе с гибкими выводами. Со стороны плюсового вывода они промаркированы цветной точкой или полоской в виде кольца.

  • Д2Б - жёлтый белый
  • Д2В - жёлтый оранжевый
  • Д2Г - жёлтый красный
  • Д2Д - жёлтый голубой
  • Д2Е - жёлтый зелёный
  • Д2Ж - жёлтый чёрный
  • Д2И - жёлтый серый

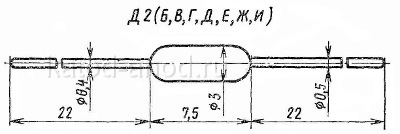

Диод Д2: Д2Б, Д2В, Д2Г, Д2Д, Д2Е, Д2Ж, Д2И

Электрические параметры диода Д2

Прямое напряжение (постоянное) 1 В
Прямое напряжение (импульсное) 7 В

Предельные характеристики диодов Д2

Постоянное обратное напряжение:
Д2Б 10 В
Д2В 30 В
Д2Г, Д2Д 50 В
Д2Е, Д2И 100 В
Д2Ж 150 В
Средний выпрямленный ток:
Д2Ж 8 мА
Д2Б, Д2Г, Д2Д, Д2Е, Д2И 16 мА
Д2В 25 мА
Рабочая температура -60...+70°C
