Стабилитрон Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)


Стабилитрон Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) средней мощности, сплавной, кремниевый. Основное назначение - стабилизация напряжений в диапазоне от 7 до 14 В. Диапазон токов стабилизации 3-40 мА. Имеет металлостеклянный корпус и гибкие выводы. Тип стабилитрона и его цоколёвка нанесены на корпусе. Корпус является анодом (положительным выводом). Весит стабилитрон не более 1 г.

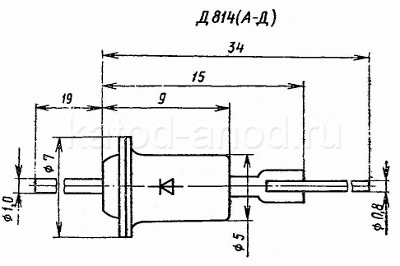

Стабилитрон Д814А, Д814Б, Д814В, Д814Г, Д814Д

Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Напряжение стабилизации при Iст = 5 мА:
При Т = +25°C
Д814А 7...8,5 В
Д814Б 8...9,5 В
Д814В 9...10,5 В
Д814Г 10...12 В
Д814Д 11,5...14 В
При Т = -60°C
Д814А 6...8,5 В
Д814Б 7...9,5 В
Д814В 8...10,5 В
Д814Г 9...12 В
Д814Д 10...14 В
При Т = +125°C
Д814А 7...9,5 В
Д814Б 8...10,5 В
Д814В 9...11,5 В
Д814Г 10...13,5 В
Д814Д 11,5...15,5 В
• Уход напряжения стабилизации, не более:
• Через 5 с после включения в течение последующих 10 с:
Д814А 170 мВ
Д814Б 190 мВ
Д814В 210 мВ
Д814Г 240 мВ
Д814Д 280 мВ
• Через 15 с после включения в течение последующих 20 с: 20 мВ
• Прямое напряжение (постоянное) при Iпр = 50 мА,
Т = -60 и +25°С, не более
1 В
• Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА
• Дифференциальное сопротивление, не более:
при Iст = 5 мА и Т = +25°C:
Д814А 6 Ом
Д814Б 10 Ом
Д814В 12 Ом
Д814Г 15 Ом
Д814Д 18 Ом
при Iст = 1 мА и Т = +25°C:
Д814А 12 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом
при Iст = 5 мА, Т = -60 и +125°C:
Д814А 15 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом

Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Минимальный ток стабилизации:
3 мА
• Максимальный ток стабилизации:
При Т ≤ +35°C:
Д814А 40 мА
Д814Б 36 мА
Д814В 32 мА
Д814Г 29 мА
Д814Д 24 мА
При Т ≤ +100°C:
Д814А 24 мА
Д814Б 21 мА
Д814В 19 мА
Д814Г 17 мА
Д814Д 14 мА
При Т ≤ +125°C:
Д814А 11,5 мА
Д814Б 10,5 мА
Д814В 9,5 мА
Д814Г 8,3 мА
Д814Д 7,2 мА
• Прямой ток (постоянный) 100 мА
• Рассеиваемая мощность:
При Т ≤ +35°C 340 мВт
При Т = +100°C 200 мВт
При Т = +125°C 100 мВт
• Рабочая температура (окружающей среды): -60...+125°C
