Стабилитрон Д815 (Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж)


Стабилитрон Д815 (Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж) - диффузионно-сплавной, кремниевый, большой и средней мощности. Основное назначение - стабилизация диапазона напряжений от 5,6 В до 18 В. Ток стабилизации имеет диапазон от 25 мА до 1,4 А. Имеет жёсткие выводы и металлостеклянный корпус. На корпусе стабилитрона наносится его тип и цоколёвка. В рабочем режиме корпус стабилитрона является катодом (отрицательным выводом). С комплектующими деталями стабилитрон весит 6 г.

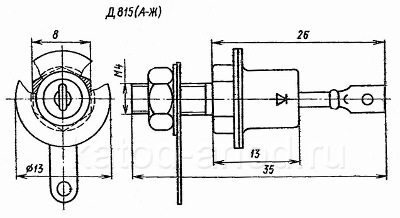

Стабилитрон Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж

Электрические параметры Д815
(
Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж)

Напряжение стабилизации стабилитрона Д815:
при Iст = 1 А:
Д815А 5...5,6...6,2 В
Д815Б 6,1...6,8...7,5 В
Д815В 7,4...8,2...9,1 В
при Iст = 500 мА:
Д815Г 9...10...11 В
Д815Д 10,8...12...13,3 В
Д815Е 13,3...15...16,4 В
Д815Ж 16,2...18...19,8 В
Временна´я нестабильность напряжения стабилизации, не более:
при Iст = 1 А для Д815А, Д815Б, Д815В 4 %
при Iст = 0,5 А для Д815Г, Д815Д, Д815Е, Д815Ж 4 %
Постоянное напряжение (прямое) при Iпр = 0,5 А, не более 1,5 В
Дифференциальное сопротивление, не более:
при Iст = 1 А и Т = +25°C:
Д815А 0,6 Ом
Д815Б 0,8 Ом
Д815В 1 Ом
при Iст = 0,5 А и Т = +25°C:
Д815Г 1,8 Ом
Д815Д 2 Ом
Д815Е 2,5 Ом
Д815Ж 3 Ом
при Iст = 50 мА и Т = +25°C:
Д815А 20 Ом
Д815Б 15 Ом
Д815В 8 Ом
при Iст = 25 мА и Т = +25°C:
Д815Г 15 Ом
Д815Д 20 Ом
Д815Е 25 Ом
Д815Ж 30 Ом
при Iст = 50 мА и Т = 60 и +120°C:
Д815А 30 Ом
Д815Б 20 Ом
Д815В 12 Ом
при Iст = 25 мА и Т = -60 и +120°C:
Д815Г 20 Ом
Д815Д 30 Ом
Д815Е 40 Ом
Д815Ж 50 Ом

Предельные характеристики стабилитрона Д815
(
Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж)

Минимальный ток стабилизации:
Д815А, Д815Б, Д815В 50 мА
Д815Г, Д815Д, Д815Е, Д815Ж 25 мА
Максимальный ток стабилизации:
При Т ≤ +75°C:
Д815А 1,4 А
Д815Б 1,15 А
Д815В 0,95 А
Д815Г 0,8 А
Д815Д 0,65 А
Д815Е 0,55 А
Д815Ж 0,45 А
При Тк = +130°C:
Д815А 360 мА
Д815Б 300 мА
Д815В 250 мА
Д815Г 200 мА
Д815Д 170 мА
Д815Е 135 мА
Д815Ж 110 мА
Прямой ток (постоянный) 1 А
Перегрузка по току стабилизации в течение 1 с:
При Т ≤ +75°C:
Д815А 2,8 А
Д815Б 2,3 А
Д815В 1,9 А
Д815Г 1,6 А
Д815Д 1,3 А
Д815Е 1,1 А
Д815Ж 0,9 А
При Тк = +130°C:
Д815А 720 мА
Д815Б 600 мА
Д815В 500 мА
Д815Г 400 мА
Д815Д 340 мА
Д815Е 270 мА
Д815Ж 220 мА
Рассеиваемая мощность:
при Т ≤ +75°C: 8 Вт
при Тк = +130°C: 2 Вт
Температура корпуса 130 °C
Рабочая температура (окружающей среды) -60 ... +120 °C
