Стабилитрон Д817 (Д817А, Д817Б, Д817В, Д817Г)


Стабилитрон Д817 (Д817А, Д817Б, Д817В, Д817Г) - диффузионно-сплавной, кремниевый, большой и средней мощности. Основное назначение - стабилизация напряжений в диапазоне от 56 В до 100 В. Ток стабилизации имеет диапазон от 5 мА до 90 мА. Имеет жёсткие выводы и металлостеклянный корпус. На корпусе стабилитрона наносится его тип и цоколёвка. В рабочем режиме корпус стабилитрона является катодом (отрицательным выводом). С комплектующими деталями стабилитрон весит 6 г.

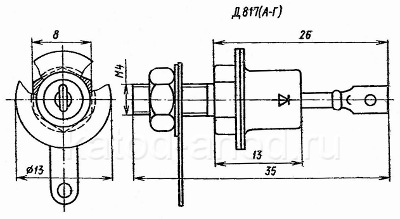

Стабилитрон Д817А, Д817Б, Д817В, Д817Г

Электрические параметры Д817 (Д817А, Д817Б, Д817В, Д817Г)

Напряжение стабилизации стабилитрона Д817:
при Iст = 50 мА:
Д817А 50,5...56...61,5 В
Д817Б 61...68...75 В
Д817В 74...82...90 В
Д817Г 90...100...110 В
Временна´я нестабильность напряжения стабилизации, не более:
при Iст = 50 мА 6 %
Постоянное напряжение (прямое) при Iпр = 0,5 А, не более 1,5 В
Постоянное напряжение (обратное) при Iобр = 50 мкА, не более
Д817А 39 В
Д817Б 47 В
Д817В 57 В
Д817Г 70 В
Дифференциальное сопротивление, не более:
при Iст = 50 мА и Т = +25°C:
Д817А 35 Ом
Д817Б 40 Ом
Д817В 45 Ом
Д817Г 50 Ом
при Iст = 5 мА и Т = +25°C:
Д817А, Д817Б 200 Ом
Д817В, Д817Г 300 Ом
при Iст = 5 мА и Т = -60 и +120°C:
Д817А, Д817Б 400 Ом
Д817В 600 Ом
Д817Г 800 Ом

Предельные характеристики стабилитрона Д817

Минимальный ток стабилизации: 5 мА
Максимальный ток стабилизации:
При Т ≤ +75°C:
Д817А 90 мА
Д817Б 75 мА
Д817В 60 мА
Д817Г 50 мА
При Тк = +130°C:
Д817А 35 мА
Д817Б 30 мА
Д817В, Д817Г 25 мА
Прямой ток (постоянный) 1 А
Перегрузка по току стабилизации в течение 1 с:
При Т ≤ +75°C:
Д817А 180 мА
Д817Б 150 мА
Д817В 120 мА
Д817Г 100 мА
При Тк = +130°C:
Д817А 70 мА
Д817Б 60 мА
Д817В, Д817Г 50 мА
Рассеиваемая мощность:
при Т ≤ +75°C: 5 Вт
при Тк = +130°C: 2 Вт
Температура корпуса 130 °C
Рабочая температура (окружающей среды) -60 ... +120 °C
