Стабилитрон Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е)


Стабилитрон Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е) - диффузионно-сплавной, прецизионный, кремниевый, малой мощности. Применяется в основном для стабилизации номинального напряжения 9 В с повышенными требованиями к стабильности напряжения в диапазоне температур от -60 до +125°С. Диапазон токов стабилизации: от 3 до 33 мА. Имеет металлостеклянный корпус и гибкие выводы. На корпусе нанесён тип стабилитрона Д818 и его цоколёвка. Его корпус в рабочем режиме является анодом (положительным электродом). Весит не более 1 г.

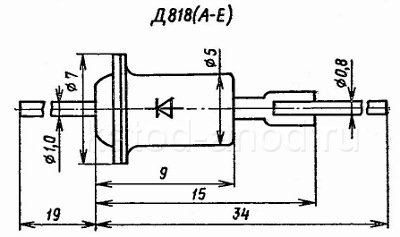

Стабилитрон Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Электрические параметры Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е)

Напряжение стабилизации стабилитрона Д818 при Iст = 10 мА:
при Т = +25°C:
Д818А 9...10,35 В
Д818Б 7,65...9 В
Д818В 8,1...9,9 В
Д818Г, Д818Д, Д818Е 8,55...9,45 В
при Т = -60°C:
Д818А 8,82...10,35 В
Д818Б 7,65...9,16 В
Д818В 8,02...10 В
Д818Г 8,51...9,5 В
Д818Д 8,53...9,47 В
Д818Е 8,54...9,46 В
при Т = +125°C:
Д818А 9...10,58 В
Д818Б 7,48...9 В
Д818В 8,01...10,01 В
Д818Г 8,5...9,5 В
Д818Д 8,53...9,47 В
Д818Е 8,54...9,46 В
Уход напряжения стабилизации в диапазоне темрератур
от -60 до +125°C при Iст = 10 мА:
Д818А 0...0,32 В
Д818Б -0,32...0 В
Д818В ±160 мВ
Д818Г ±80 мВ
Д818Д ±32 мВ
Д818Е ±16 мВ
Временна´я нестабильность напряжения стабилизации при Iст = 10 мА:
Д818А ±0,11 %
Д818Б ±0,13 %
Д818В, Д818Г, Д818Д, Д818Е ±0,12 %
Дифференциальное сопротивление, не более:
при Iст = 10 мА и Т = -60...+25°C: 18 Ом
при Iст = 10 мА и Т = +125°C: 25 Ом
при Iст = 3 мА и Т = +25°C: 70 Ом

Предельные характеристики стабилитрона Д818

Минимальный ток стабилизации: 3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C: 33 мА
При Т = +125°C: 11 мА
Рассеиваемая мощность:
при Т ≤ +50°C: 300 мВт
при Т = +125°C: 100 мВт
Рабочая температура (окружающей среды) -60 ... +125 °C

Допускается параллельное или последовательное соединение любого числа стабилитронов.
