Микросхема К561ИЕ10


Микросхема К561ИЕ10 состоит из двух, абсолютно идентичных двоичных счётчиков. Каждый из них состоит из четырёх D-триггеров. Т.е., по простому, это четырёхразрядные двоичные счётчики. Микросхема К561ИЕ10 содержит интересные входные линии для тактов и для разрешения тактов (C и EC). Каждая из них может служить и тем и другим, но с обратными активными уровнями. Т.е. для счёта можно использовать и положительные и отрицательные перепады уровней.

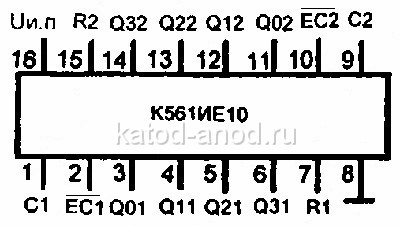

Цоколёвка микросхемы К561ИЕ10

Как правило, на вход EC микросхемы К561ИЕ10 подают высокий уровень. Он и называется разрешающим. При этом микросхема считает по положительному перепаду уровней на входе C. Вход сброса R работает следующим образом. Если на нём единица (высокий уровень), счёт идёт, если на нём 0 (низкий уровень), то на всех выходах Q будут тоже нули (низкий уровень). Если на тактовый вход C подать низкий уровень, то тактовые импульсы нужно подавать на разрешающий вход EC и счёт будет вестись по отрицательным перепадам. В обоих случаях вход R работает без изменений.

Счётчики микросхемы К561ИЕ10 можно соединить последовательно для увеличения разрядности. Для этого выход Q3 первого соединяют с EC второго. На вход С второго счётчика подают 0 (низкий уровень).


Вход  Режим
  C    EC     R
  _|     В     Н   Счётчик считает по положительному перепаду на С
H |_ Н Счётчик считает по отрицательному перепаду на EC
|_ X H Ничего не меняется
X _| Н Ничего не меняется
_| Н Н Ничего не меняется
В |_ Н Ничего не меняется
X X В Ничего не меняется

Максимальная тактовая частота К561ИЕ10 составляет 4 МГц. Это при питании 15 В. При 5 вольтах частота понижается до полутора мегагерц.
