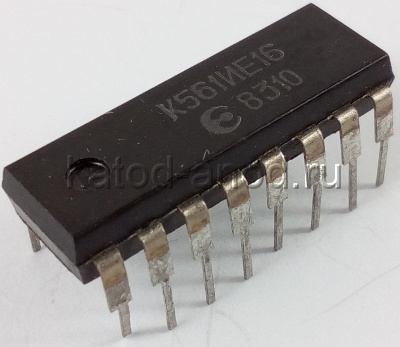

К561ИЕ16

К561ИЕ16 - асинхронный 14-ти разрядный счётчик пульсаций. Обратите внимание, не просто импульсов, а пульсаций. Т.е. счётчик не чётких перепадов уровней. Для этого на входе у К561ИЕ16 имеется каскад, который "обостряет" тактовые импульсы. Конечно, чёткие импульсы он считать тоже будет. :-) Выход Q0 идёт от буферного инвертора.

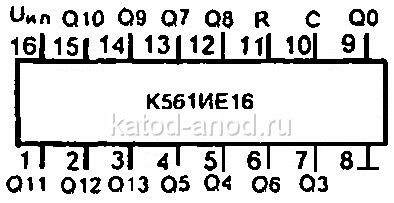

Цоколёвка К561ИЕ16

Вход сброса R в микросхеме К561ИЕ16 существует для сброса всех выходных линий в ноль. Для этого на R надо подать единицу, т.е. напряжение высокого уровня. Длительность импульса сброса должна быть не меньше 550 нс.

Максимальная тактовая частота микросхемы К561ИЕ16 - 3 МГц. Счёт происходит по отрицательному перепаду на тактовом входе С. Счёт идёт только на увеличение.

Напряжение питания - как и у остальных 561-х - 3-15 В.
