Микросхема К561ИЕ8


Микросхема К561ИЕ8 является десятичным счётчиком-делителем. У неё десять выходов Q0...Q9. Она состоит из пятикаскадного счётчика Джонсона и дешифратора, преобразующего двоичный код в сигнал, который появляется последовательно на каждом выходе.

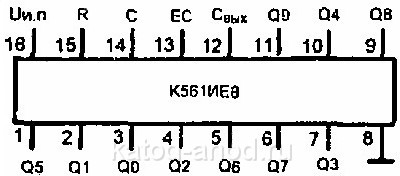

Цоколёвка микросхемы К561ИЕ8
Цоколёвка микросхемы К561ИЕ8

Микросхема К561ИЕ8 имеет два управляющих вывода: EC и R. ЕС является разрешающим входом. Если на нём присутствует 0 (низкий уровень), то счётчик работает как ему положено, одновременно с положительным перепадом на входе C выдаёт 1 (высокий уровень) последовательно на каждом выходе Q0...Q9. Если на EC 1 (высокий уровень) счёт останавливается, вход С не принимает входящие импульсы. Вывод R является сбросом (Reset). Если на него подать 1, то счётчик микросхемы К561ИЕ8 сбрасывается и начинает счёт с нулевого выхода.


Вход  Режим
  R    C     EC
  B     X     X     Q0 = Cвых = Высокий (1)
Q1...Q9 = Низкий (0)
H B |_ Счётчик считает по отрицательному фронту на EC
H _| H Счётчик считает по положительному фронту на C
H H X Ничего не меняется
H X
В Ничего не меняется
H B _| Ничего не меняется
H |_ H Ничего не меняется


Для объединения нескольких микросхем К561ИЕ8 в один счётчик, например для создания двадцатеричного (если можно так сказать :-)) счётчика, имеется специальный выход переноса Свых. На этом выходе появляется положительный перепад напряжения через каждые 10 периодов тактовых последовательностей на входе С. Сигнал с этого выхода подаётся на тактовый вход следующей микросхемы.

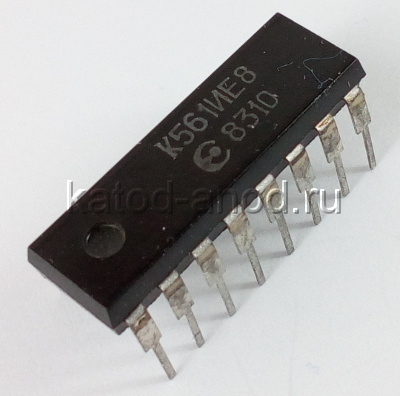

Внешний вид микросхемы К561ИЕ8
Внешний вид микросхемы К561ИЕ8
