Микросхема К561ЛА7

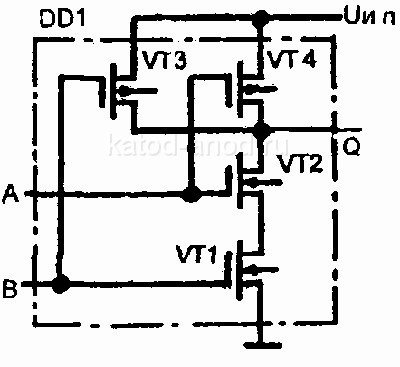

Микросхема К561ЛА7 состоит из четырёх логических элементов 2И-НЕ. В состав каждого из этих элементов входят четыре полевых транзистора, два n-канальных - VT1 и VT2, два p-канальных - VT3 и VT4. Два входа А и В могут иметь четыре комбинации входных сигналов. Принципиальная схема и таблица истинности одного элемента микросхемы К561ЛА7 показаны ниже.

Микросхема К561ЛА7

Рассмотрим логику работы элемента микросхемы К561ЛА7. Если на оба входа элемента подать напряжение высокого уровня, то транзисторы VT1 и VT2 будут находиться в открытом состоянии, а VT3 и VT4 в закрытом. Таким образом, на выходе Q будет напряжение низкого уровня. Если на любой из входов подать напряжение низкого уровня, то один из транзисторов VT1, VT2 будет закрыт, а один из VT3, VT4 открыт. Это установит напряжение высокого уровня на выходе Q. Такой же результат, естественно, будет если на оба входа микросхемы К561ЛА7 будет подано напряжение низкого уровня. Девиз логического элемента И-НЕ - ноль на любом входе даёт единицу на выходе.


Вход  Выход Q
 A  B
H H B
H B B
B H B
B B H
Таблица истинности микросхемы К561ЛА7

Микросхема К561ЛА7, цоколёвка

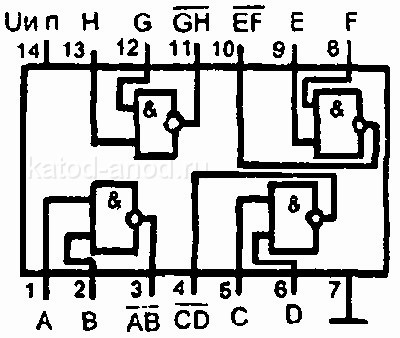

Цоколёвка микросхемы К561ЛА7

Схематическое обозначение К561ЛА7
Схематическое обозначение К561ЛА7.
Один элемент из четырёх.


Микросхема К561ЛА7, внешний вид

Питание микросхемы 3÷15 вольт.

Микросхема К561ЛА7 имеет аналог - К176ЛА7. Только питание у аналога 9 вольт.
