Микросхема К561ЛЕ5


Микросхема К561ЛЕ5 представляет собой четыре логических элемента 2ИЛИ-НЕ. В принципиальной схеме одного элемента микросхемы К561ЛЕ5 видно, что в последовательно соединяются p-канальные транзисторы VT1 и VT2, а параллельно n-канальные VT3 и VT4.

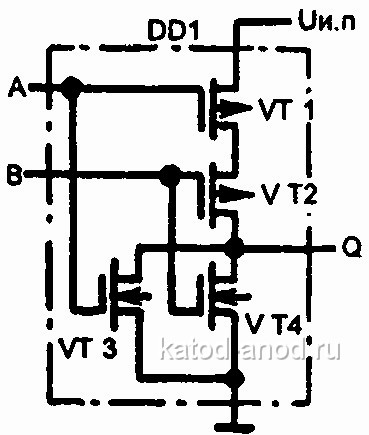

Принципиальная схема элемента микросхемы К561ЛЕ5
Принципиальная схема элемента микросхемы К561ЛЕ5

Логика работы элемента микросхемы К561ЛЕ5 следующая. При подаче на оба входа напряжения низкого уровня, т.е. нуля, транзисторы VT1 и VT2 оказываются открытыми, а VT3 и VT4 закрытыми. Т.о. на выходе оказывается напряжение высокого уровня, т.е. единица. Если на какой-либо вход подать напряжение высокого уровня (1), то выходе микросхемы К561ЛЕ5 будет напряжение низкого уровня (0), т.к. один из транзисторов VT1, VT2 будет закрыт, а один из VT3, VT4 открыт. Девиз логического элемента ИЛИ-НЕ - единица на любом входе даёт ноль на выходе. Таблицу истинности микросхемы К561ЛЕ5 можно видеть ниже.


Вход  Выход Q
 A  B
H H B
H B Н
B H Н
B B H

Обозначение элемента 2ИЛИ-НЕ на схеме
Обозначение элемента 2ИЛИ-НЕ на схеме

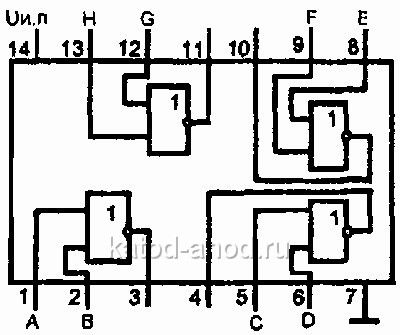

Цоколёвка микросхемы К561ЛЕ5
Цоколёвка микросхемы К561ЛЕ5

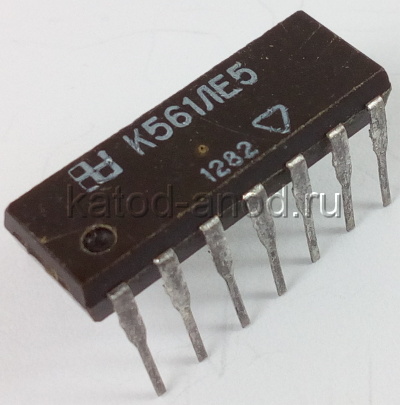

Внешний вид микросхемы К561ЛЕ5
Внешний вид микросхемы К561ЛЕ5
