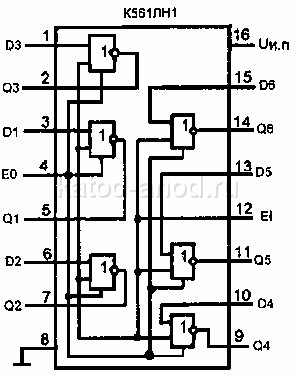

Микросхема К561ЛН1


Микросхема К561ЛН1 - это шесть логических элементов НЕ (инверторов) с блокировкой и запретом. Каждый элемент по сути является элементом 2ИЛИ-НЕ. Один из входов каждого элемента объединён на вывод 12 (E1) и является по сути разрешением по входу. Если на нём низкий уровень, то входы всех шести элементов функционируют. Если на выводе 12 будет высокий уровень, все элементы будут заблокированы и на их выходах будет низкий уровень независимо от уровня на входах.

Микросхема К561ЛН1

Ещё имеется второй общий вход - это Е0, вывод 4, называется "разрешение по выходу". При высоком уровне на нём, переводит все выходы в третье состояние, т.е. высокое выходное сопротивление, более 10 МОм. По сути - это разрыв. Такая функция полезна при нагрузке на какую-то общую шину, когда можно, по сути, практически отключить выходы микросхемы от шины ничего не размыкая физически.

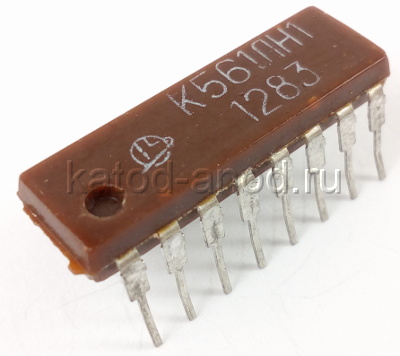

Микросхема К561ЛН1
Входы Выходы
1, 3, 6,
10, 13, 15
 4   12  2, 5, 7,
9, 11, 14
0
1
0
1
X
0
0
0
0
1
0
0
1
1
X
1
0
0
0
Примечание. Х - любое состояние; ∞ - логическое состояние
определяется значением напряжения,
приложенного К ВЫХОДУ микросхемы извне.
Таблица истинности микросхемы К561ЛН1

При питании 5 В каждый выход микросхемы способен выдержать два ТТЛ-входа. Одно из её предназначений - служить переходом между ТТЛ-логикой и КМОП.
