Микросхема К561ТМ2


Микросхема К561ТМ2 содержит два D-триггера, имеющих входы асинхронного управления S и R. Переключение триггера происходит по положительному перепаду на тактовом входе С. Смысл этого переключения в том, что логический уровень, присутствующий на входе D оказывается на выходе Q. При этом входы S и R (установки и сброса) триггера микросхемы К561ТМ2 имеют высокие рабочие уровни и работают независимо от тактового входа С.

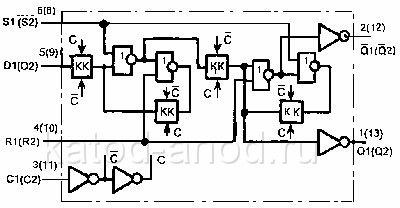

D-триггер микросхемы К561ТМ2
D-триггер микросхемы К561ТМ2

Микросхема К561ТМ2 имеет максимальную тактовую частоту в 5 МГц, длительность тактового импульса не менее 100 нс и время установления выходных данных 25 нс.

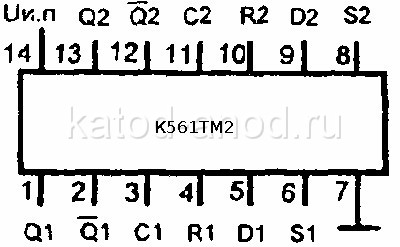

Цоколёвка микросхемы К561ТМ2
Цоколёвка микросхемы К561ТМ2

Вход Выход
 Синхронный  Асинхронный
CDRS Q не Q
_| H H H H B
_| B H H B H
X X B H H B
X X H B B H
X X B B B B
Таблица истинности D-триггера микросхемы К561ТМ2
