Диод КД212: КД212А, КД212Б, КД212В, КД212Г, 2Д212А, 2Д212Б


Диоды КД212: КД212А, КД212Б, КД212В, КД212Г, 2Д212А, 2Д212Б - диффузионно-кремниевые. Используются, как правило, в преобразователях переменного напряжения. Рабочие частоты - до 100 кГц. Корпус диодов - металлопластмассовый. Выводы - гибкие. Распиновка выводов диодов КД212, а также их тип, нанесены на корпусе. С металлическим основанием корпуса диода соединён катод.
Весит такой диод около 1.5 г.

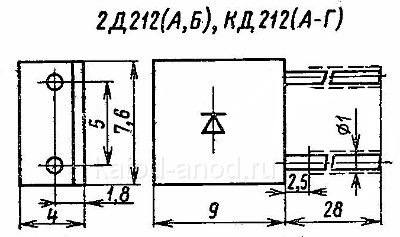

Диод КД212: КД212А, КД212Б, КД212В, КД212Г, 2Д212А, 2Д212Б

Электрические параметры диода КД212

Прямое напряжение (постоянное, при Iпр = 1 A, не более)
при T = +25°C 1 В
при T = +125°C, не более 1 В
при T = -60°C, не более 1.2 В
Обратный ток (постоянный, при Uобр = Uобр, макс,, не более)
при T = +25°C
2Д212А, 2Д212Б, КД212А 50 мкА
КД212Б, КД212В, КД212Г 100 мкА
при T = +125°C
2Д212А, 2Д212Б 2 мА

Предельные характеристики диодов КД212

Обратное напряжение (постоянное, импульсное)
2Д212А, КД212А, КД212Б 200 В
2Д212Б, КД212В, КД212Г 100 В
Прямой ток (постоянный, средний) 1 А
Прямой ток (импульсный) 50 А

Рабочая частота КД212 (без ухудшения электрических параметров): 100 кГц
Температура перехода 2Д212А, 2Д212Б:  +140°C
Рабочая температура: 2Д212А, 2Д212Б: -60...+125°C
Рабочая температура: КД212А, КД212Б, КД212В, КД212Г: -60...+85°C
