Диод КД213: КД213А, КД213Б, КД213В, КД213Г, 2Д213А, 2Д213Б, 2Д213В, 2Д213Г


Диоды КД213: КД213А, КД213Б, КД213В, КД213Г, 2Д213А, 2Д213Б, 2Д213В, 2Д213Г - диффузионные, кремниевые. Используются в основном в преобразователях переменного напряжения в качестве выпрямительных диодов. Граничная рабочая частота - 100 кГц. Корпус диодов КД213 - металлопластмассовый. Выводы - гибкие. Цоколёвка выводов, а также тип доидов, нанесены на корпусе. С металлическим основанием корпуса диода соединён катод.
Весит диод КД213 не более 4 г.

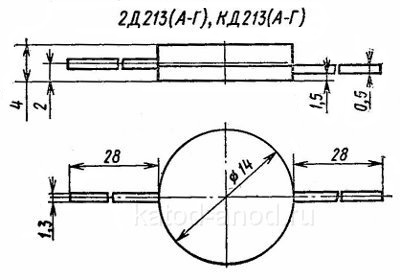

Диод КД213: КД213А, КД213Б, КД213В, КД213Г, 2Д213А, 2Д213Б, 2Д213В, 2Д213Г

Электрические параметры диодов КД213

Прямое напряжение (постоянное, при Iпр = 10 A, не более)
при T = +25°C
КД213А, 2Д213А, 2Д213В 1 В
КД213Б, КД313В, КД313Г, 2Д213Б, 2Д213Г 1.2 В
КД213А 1.2 В
при T = -60°C
2Д213А, 2Д213В 1.5 В
2Д213Б, 2Д213Г 1.7 В
при T = +125°C
для 2Д213А, 2Д213Б, 2Д213В, 2Д213Г 1 В
Обратный ток (постоянный, при Uобр = Uобр, макс,, не более)
при T = +25°C 0.2 мА
при T = +125°C
2Д213А, 2Д213В 10 мА
2Д213Б, 2Д213Г 25 мА

Предельные характеристики диодов КД213

Обратное напряжение (постоянное, импульсное)
2Д213А, 2Д213Б, КД213А, КД213Б, КД213В 200 В
2Д213В, 2Д213Г, КД213Г 100 В
Прямой ток (постоянный, средний)
при T = -60°C...+85°C
для 2Д213А, 2Д213Б, 2Д213В, 2Д213Г 10 А
при T = +125°C
для 2Д213А, 2Д213В 3 А
для 2Д213Б, 2Д213Г 1 А
Прямой ток (импульсный) 100 А
Обратный ток (импульсный)
при T = -60°C...+85°C
для 2Д213А, 2Д213Б, 2Д213В, 2Д213Г 10 А

Рабочая частота (без ухудшения электрических параметров): 100 кГц

Температура перехода 2Д213А, 2Д213В, КД213А: +140°C
Температура перехода 2Д213Б, 2Д213Г, КД213Б, КД213В, КД213Г: +130°C

Рабочая температура: 2Д213А, 2Д213Б, 2Д213В, 2Д213Г: -60...+125°C
Рабочая температура: КД213А, КД213Б, КД213В, КД213Г: -60...+85°C
