Диод КД503


Диод КД503 - эпитаксиально-планарный, кремниевый. Имеет гибкие выводы на стеклянном корпусе. Масса - не более 0.3 г. На корпусе приводится тип диода и схема соединения его електродов.

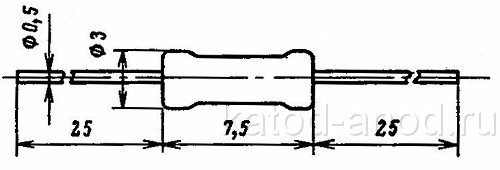

Диод КД503

Электрические параметры диода КД503

• Прямое напряжение (постоянное) при Iпр = 10 мА:
  КД503А и 2Д503А при +25°C 1 В
  КД503Б и 2Д503Б при +25°C 1.2 В
  2Д503А при −60 и +125°C, не более 1.4 В
  2Д503Б при −60 и +125°C, не более 1.6 В
• Прямое напряжение (импульсное) при Iпр. и = 50 мА:
  КД503А и 2Д503А 2.5 В
  КД503Б и 2Д503Б 3.5 В
• Обратный ток (постоянный) при Uобр = 30 В, не более:
  2Д503А и 2Д503Б при температуре −60...+25°C 4 мкА
  2Д503А и 2Д503Б при +125°C 50 мкА
  КД503А и КД503Б при температуре −40...+70°C 10 мкА
• Ёмкость диода (общая) при Uобр = 0:
  КД503А и 2Д503А 5 пФ
  КД503Б и 2Д503Б 2.5 пФ
• Время восстановления обратного сопротивления при Iпр = 10 мА
  Uобр.и = 10 В, Iотсч = 2 мА, не более
10 нс

Предельные характеристики диодов КД503

• Обратное напряжение (постоянное или импульсное)
  для 2Д503А, 2Д503Б при температуре −60...+125°C,
  для КД503А, КД503Б при температуре −40...+60°C
30 В
• Прямой ток (постоянный или средний):
  2Д503А, 2Д503Б при температуре −60...+35°C,
  КД503А, КД503Б при температуре −40...+25°C
20 мА
  КД503А, КД503Б при +70°C 15 мА
  2Д503А, 2Д503Б при +125°C 10 мА
• Прямой ток (импульсный) при t ≤ 10 мкс
  со скважностью не менее 10:
  2Д503А, 2Д503Б при температуре −60...+35°C,
  КД503А, КД503Б при температуре −40...+25°C
200 мА
  КД503А, КД503Б при +70°C 150 мА
  2Д503А, 2Д503Б при +125°C 100 мА
• Рабочая температура (окружающей среды):
  КД503А, КД503Б −40...+70°C
  2Д503А, 2Д503Б −60...+125°C
