Диод КД521


Диод КД521 - эпитаксиально-планарный, кремниевый. Имеет гибкие выводы и стеклянный корпус. Масса диода - 0.15 г. Маркируется кольцевыми кольцами чёрного цвета на корпусе.

  • КД521А - одно кольцо
  • КД521В - два кольца
  • КД521Г - три кольца

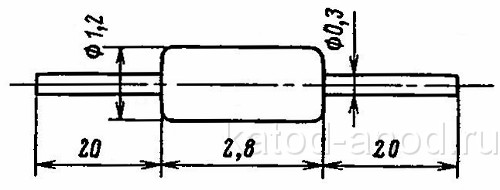

Диод КД521

Электрические параметры диода КД521

• Прямое напряжение (постоянное) при Iпр = 50 мА, не более 1 В
• Обратный ток (постоянный) для КД521А при Uобр = 75 В,
КД521В при Uобр = 50 В,
КД521Г при Uобр = 30 В, не более
1 мкА
• Ёмкость диода (общая) при Uобр = 0, не более 4 пФ
• Время восстановления обратного сопротивления при Iпр = 10 мА
Uобр.и = 10 В, Iотсч = 1 мА, не более
4 нс

Предельные характеристики диодов КД521

• Обратное напряжение (постоянное)
  КД521А 75 В
  КД521В 50 В
  КД521Г 30 В
• Обратное напряжение (импульсное)
  КД521А 100 В
  КД521В 75 В
  КД521Г 40 В
• Прямой ток (постоянный или средний) 50 мА
• Прямой ток (импульсный) при t ≤ 10 мкс
без превышения среднего прямого тока
500 мА
• Рабочая температура (окружающей среды)
−60...+125°C
