Диод КД522: КД522А, КД522Б, 2Д522Б


Диод КД522: КД522А, КД522Б, 2Д522Б - эпитаксиально-планарный, кремниевый. Имеет гибкие выводы, корпус - стеклянный. Масса: не более 0.15 г. Макрировка КД522: на корпусе у анода чёрные кольцевые полосы:

  • КД522А - два кольцо
  • КД522Б - три кольца
  • 2Д522Б - одно кольцо

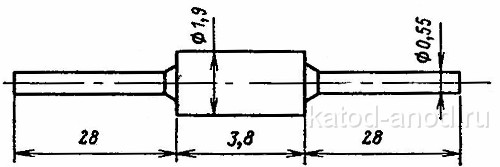

Диод КД522

Электрические параметры диодов КД522: КД522А, КД522Б, 2Д522Б

• Прямое напряжение (постоянное) при Iпр = 100 мА, не более:
  2Д522Б при +25 и +125°C и КД522А, КД522Б при +25°C 1.1 В
  2Д522Б при −60 и КД522А, КД522Б при −55°C 1.5 В
• Обратный ток (постоянный), не более:
  КД522Б и 2Д522Б при +25°C при Uобр = 50 В, +25°C
и 2Д522Б при Uобр = 50 В, −60°C
5 мкА
  КД522А при Uобр = 30 В, +25°C 2 мкА
  2Д522Б при Uобр = 50 В, +125°C 100 мкА
  КД522Б при Uобр = 50 В и КД522А при Uобр = 30 В, +85°C 50 мкА
• Ёмкость диода (общая) при Uобр = 0, не более 4 пФ
• Время восстановления обратного сопротивления при Iпр = 10 мА
Uобр.и = 10 В, Iотсч = 2 мА, не более
4 нс

Предельные характеристики диодов КД522

• Обратное напряжение (постоянное):
  2Д522Б при −60 и +125°C и КД522Б при −55 и +85°C 50 В
  КД522А при −55 и +85°C 30 мкА
• Обратное напряжение (импульсное) при скважности не менее 10:
  2Д522Б при tи ≤ 2 мкс и −60...+125°C 75 В
  КД522А при tи ≤ 10 мкс и −55...+85°C 40 В
  КД522Б при tи ≤ 10 мкс и −55...+85°C 60 В
• Прямой ток (средний):
  2Д522Б при −60...+50°C и КД522А, КД522Б при −55...+35°C
100 мА
  2Д522Б при +125°C и КД522А, КД522Б при +125°C 50 мА
• Прямой ток (импульсный) при t ≤ 10 мкс без превышения среднего прямого тока:
  2Д522Б при −60...+50°C и КД522А, КД522Б при −55...+35°C 1.5 А
  2Д522Б при +125°C 500 мА
  КД522А, КД522Б при +85°C 850 мА
• Рабочая температура (окружающей среды):
  2Д522Б −60...+125°C
  КД522А, КД522Б −55...+85°C
• Температура перехода:
  2Д522Б +150°C
  КД522А, КД522Б +125°C
