Динистор КН102, характеристики


Динистор КН102 (КН102А) - динистор (диодный тиристор), диффузионный, p-n-p-n, кремниевый. Работает в импульсных схемах как коммутирующий элемент. Имеет металлостеклянный корпус и гибкие выводы. Масса - не более 2 г.

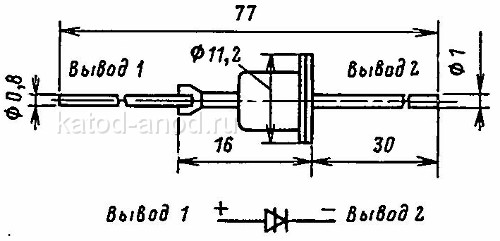

Динистор КН102

Электрические параметры динистора КН102

• Минимальный ток в открытом состоянии:
  при −60°C 15 мА
  при +100°C 0.1 мА
• Напряжение в открытом состоянии при Iоткр = 200 мА, не более
1.5 В
• Время выключения при максимальном напряжении,
Iоткр, и = 1000 мА, tи = 10 мкс, не более
40 мкс
• Общая ёмкость при Uобр = 0 В, f = 1 ÷ 10 МГц, не более 80 пФ
• Ток в закрытом состоянии при максимальном напряжении, не более:
  при +25°C 80 мкА
  при +100°C 150 мкА
• Обратный ток при Uобр = 10 В, не более 500 мкА

Предельные характеристики динисторов КН102

• Постоянное прямое напряжение в закрытом состоянии:
  КН102А, 2Н102А 5 В
  КН102Б, 2Н102Б 7 В
  КН102В, 2Н102В 10 В
  КН102Г, 2Н102Г 14 В
  КН102Д, 2Н102Д 20 В
  КН102Ж, 2Н102Ж, 2Н102Е 30 В
  КН102И, 2Н102И 50 В
• Импульсное отпитающее напряжение при Rн ≤ 500 Ом,
длительности фронта не более 0.6 мкс, tи ≥ 2 мкс:
  КН102А, 2Н102А 20 В
  КН102Б, 2Н102Б 28 В
  КН102В, 2Н102В 40 В
  КН102Г, 2Н102Г 56 В
  КН102Д, 2Н102Д 80 В
  2Н102Е 75 В
  КН102Ж, 2Н102Ж 120 В
  КН102И, 2Н102И 150 В
• Импульсное неотпитающее напряжение при Rн ≤ 500 Ом,
tфр ≥ 0.6 мкс, tи ≤ 2 мкс:
  КН102А, 2Н102А 2 В
  КН102Б, 2Н102Б 3 В
  КН102В, 2Н102В 4 В
  КН102Г, 2Н102Г 6 В
  КН102Д, 2Н102Д 8 В
  2Н102Е 7,5 В
  КН102Ж, 2Н102Ж 12 В
  КН102И, 2Н102И 15 В
• Обратное напряжение (постоянное) 10 В
• Средний ток в открытом состоянии 200 мА
• Импульсный ток в открытом состоянии:
  при tи ≤ 10 мс 2 А
  при tи ≤ 10 мкс 10 А
• Температура корпуса:
  2Н102А, 2Н102Б, 2Н102В, 2Н102Г, 2Н102Д, 2Н102Е    +110°C
  2Н102Ж, 2Н102И −40...+70°C


1. Напряжение в открытом состоянии при температуре −60°C не более 3 В, при −40°C не более 1.7 В.
2. Допускается работа динисторов при эквивалентном сопротивлении нагрузки до 9 кОм.
3. Ёмкость монтажа по отношению к выводам динистора при отключенных динисторе и генераторе импульсов не должна превышать 15 пФ.
4. Индуктивность монтажа, включённая последовательно с динистором, не должна превышать 5 мкГн.
