Транзистор КП302: КП302А, КП302Б, КП302В, КП302Г


Транзистор КП302 - полевой с затвором на основе p-n перехода и каналом n-типа, планарный, кремниевый. Используется в коммутирующих и переключающих устройствах и в широкополосных усилителях. Предельный диапазон частот до 150 МГц. Имеет металлостеклянный корпус, выводы гибкие. На корпусе указывается тип транзистора. Весит не более 1.5 г.

КП302 выпускается в двух вариантах корпусов:

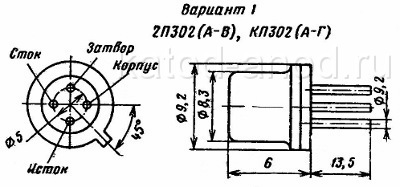

Вариант 1: КП302А, КП302Б, КП302В, КП302Г и 2П302А, 2П302Б, 2П302В

КП302А, КП302Б, КП302В, КП302Г и 2П302А, 2П302Б, 2П302В

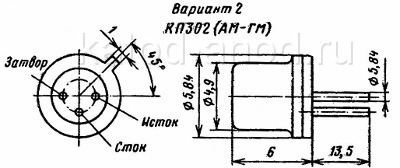

Вариант 2: КП302АМ, КП302БМ, КП302ВМ, КП302ГМ

КП302АМ, КП302БМ, КП302ВМ, КП302ГМ

КП302 цоколевка

Цоколевка КП302 (обоих вариантов исполнения) показана на рисунках выше.

Электрические параметры транзистора КП302

• Крутизна характеристики при Uси = 7 В, Uзи = 0, не менее:
Т = −60 и +25°C:
КП302А, КП302АМ, 2П302А 5 мА/В
КП302Б, КП302БМ, 2П302Б, КП302Г, КП302ГМ 7 мА/В
Т = +100°C:
КП302А, КП302АМ 2.5 мА/В
КП302Б, КП302БМ, КП302Г, КП302ГМ 3 мА/В
Т = +125°C:
2П302А 2.5 мА/В
2П302Б 3 мА/В
• Коэффициент шума при Uси = 8 В, Uзи = 0, Rэ = 1 МОм, f = 1кГц для 2П302А   0.6 дБ
• Время включения при Uси = 10 В, Uзи = 0, не более 4 нс
• Время выключения при Uси = 10 В, Uзи = 0, не более 5 нс
• Сопротивление сток - исток в открытом состоянии при Uси = 0.2 В, Uзи = 0, не более:
КП302Б, КП302БМ, 2П302Б, КП302Г, КП302ГМ 150 Ом
КП302В, КП302ВМ 100 Ом
при Т = −60 и +25°C для 2П302В 100 Ом
при Т = +125°C для 2П302В 200 Ом
• Начальный ток стока при Uзи = 0:
Uси = 7 В:
КП302А, КП302АМ, 2П302А 3 ÷ 24 мА
КП302Б, КП302БМ, 2П302Б 18 ÷ 43 мА
КП302Г, КП302ГМ 15 ÷ 65 мА
Uси = 10 В:
КП302В, КП302ВМ, 2П302В, не менее 33 мА
• Ток утечки затвора при Uзи = 10 В, не более:
Т = −60 и +25°C 10 нА
Т = +100°C КП302А, КП302АМ, КП302Б, КП302БМ, КП302В, КП302ВМ, КП302Г, КП302ГМ    5 мкА
Т = +125°C 2П302А, 2П302Б, 2П302В 50 мкА
• Обратный ток перехода затвор - сток при Uзс = 20 В, не более 1 мкА
• Напряжение отсечки при Uси = 7 В, Iс = 10 мА, не более:
КП302А, КП302АМ, 2П302А 5 В
КП302Б, КП302БМ, 2П302Б, КП302Г, КП302ГМ 7 В
КП302В, КП302ВМ, 2П302В 10 В
• Входная ёмкость, не более:
при Uси = 10 В, f = 10 МГц, Iс = 3 мА для КП302А, КП302АМ, 2П302А 20 пФ
при Iс = 8 мА для КП302Б, КП302БМ, 2П302Б 20 пФ
при Iс = 33 мА для КП302В, КП302ВМ, 2П302В 20 пФ
• Проходная ёмкость, не более:
при Uси = 10 В, f = 10 МГц, Iс = 3 мА для КП302А, КП302АМ, 2П302А 8 пФ
при Iс = 8 мА для КП302Б, КП302БМ, 2П302Б 8 пФ
при Iс = 33 мА для КП302ВМ, 2П302В 8 пФ
при Iс = 18 мА для КП302Г, КП302ГМ 8 пФ

Предельные эксплуатационные показатели транзисторов КП302

• Напряжение сток - исток:
КП302А, 2П302А, КП302Б, 2П302Б, КП302Г 10 В
КП302АМ, КП302БМ, КП302ГМ 12 В
• Напряжение затвор - сток 20 В
• Напряжение сток - исток 20 В
• Ток стока (постоянный):
КП302А, КП302АМ, 2П302А 24 мА
КП302Б, КП302БМ, 2П302Б 43 мА
• Ток затвора (прямой) 6 мА
• Рассеиваемая мощность (постоянная) при Т ≤ +25°C 300 мВт
• Рабочая температура (окружающей среды):
КП302А, КП302АМ, КП302Б, КП302БМ, КП302В, КП302ВМ, КП302Г, КП302ГМ −60 ... +100°C
2П302А, 2П302Б, 2П302В −60 ... +125°C
