Транзистор КП327: КП327А, КП327Б


Транзистор КП327 - полевой, с двумя изолированными затворами и каналом n-типа, планарный. Затворы защищены диодами. Применяется в усилителях, а также в селекторах телевизионных каналов метрового и дециметрового диапазонов. Изготавливается в пластмассовом корпусе, имеет гибкие полосковые выводы. Весит не более 0.3 г. Маркировка на корпусе выполнена цветными точками:

КП327А - одна белая точка
КП327Б - две белые точки

КП327 цоколевка

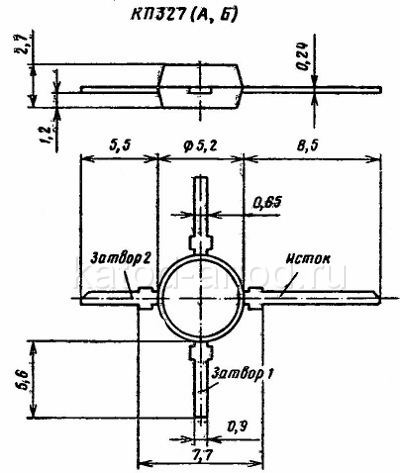

Цоколевка КП327 показана на рисунке.

Транзистор КП327

Электрические параметры транзистора КП327

• Коэффициент шума при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не более:
f = 800 МГц, КП327А 4.5 дБ
f = 250 МГц, КП327Б 3 дБ
• Коэффициент усиления по мощности
при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не менее:
f = 800 МГц, КП327А 12 дБ
f = 250 МГц, КП327Б 18 дБ
• Крутизна характеристики
при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не менее:
T = +25°C 11 мА/В
T = −45 и +85°C 9 мА/В
• Напряжение отсечки по первому затвору
при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не более
2.7 В
• Падение напряжения на защитных диодах первого затвора
при Uси = Uз2и = 0, Iз1 = 10 мА
±6...±20 В
• Начальный ток стока
при Uси = +10 В, Uз1и = 0, Uз2и = +4 В, не более:
T = +25°C 10 мА
T = −45 и +85°C 15 мА
• Ток утечки первого затвора
при Uси = Uз2и = 0, Uз1и = ±5 В, не более
50 нА
• Входная ёмкость
при Uси = +10 В, Uз2и = +4 В, Uз1и = 0, f = 10 МГц, не более
2.5 пФ
• Проходная ёмкость
при Uси = +10 В, Uз2и = +4 В, Uз1и = 0, f = 10 МГц, не более
0.04 пФ

Электрические параметры по второму затвору КП327

• Напряжение отсечки по второму затвору
при Uси = +10 В, Uз1и = 0 и Iс = 20 мкА, не более
2.7 В
• Падение напряжения на защитных диодах второго затвора
при Uси = Uз1и = 0, Iз2 = 10 мА
±6...±20 В
• Ток утечки второго затвора
при Uси = Uз1и = 0, Uз2и = ±5 В, не более
50 нА

Предельные эксплуатационные показатели транзисторов КП327

• Напряжение сток - исток 18 В
• Напряжение первый (второй) затвор - сток 21 В
• Напряжение первый (второй) затвор - исток ±6 В
• Ток первого (второго) завтора (прямой) 10 мА
• Рассеиваемая мощность (постоянная) при Т = −45 ... +60°C
200 мВт
• Рабочая температура (окружающей среды) −45 ... +85°C

Допускается использование транзисторов КП327А на частотах более 800 МГц, а транзисторов КП327Б - более 250 МГц.
